NFP500A Serisi 5-EKSEN CNC İşlem Merkezleri
YCM NFX CNC İşlem Merkezi
YCM NFX İşleme CNC İşleme Merkezi

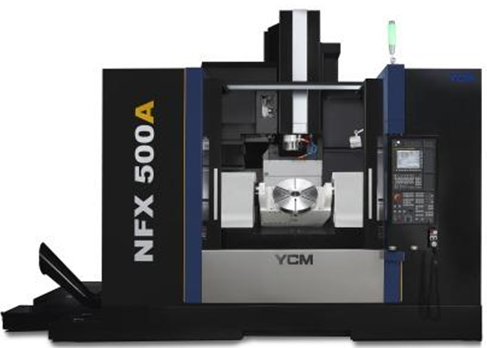

YCM NFX500A-5AX
Diğer NFX Modellerini Seçim için tıklayınız…
Aksesuarları
STANDART AKSESUARLARYCM – NFX500A-5AX CNC İŞLEM MERKEZİ için

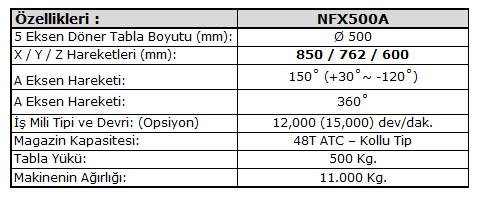

- İŞLEME BOYUTLARI: X850 mm, Y762 mm, Z600 mm

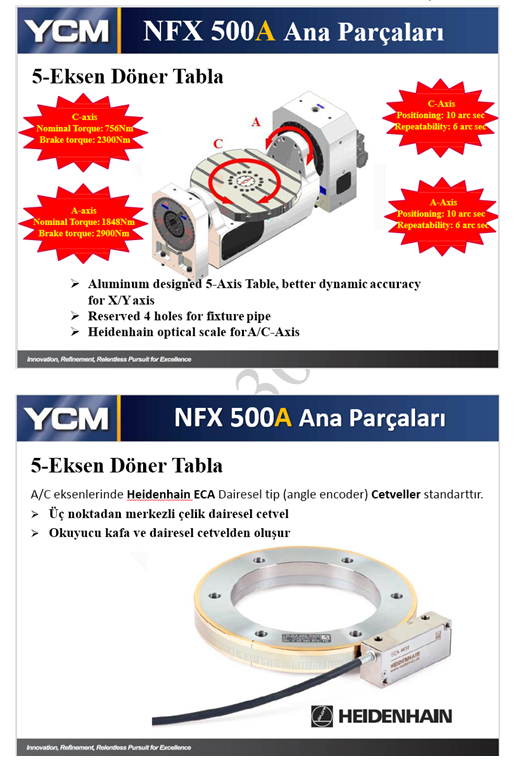

- A Ekseni (Salınım Ekseni): 150o (+ 30o ~ – 120o)
- C Ekseni (Dönme Ekseni): 360o
- TABLA YÜKÜ: 500 Kg.
- BOŞTAKİ HIZLARI: X/Y : 30.000 mm/dak. Z: 24.000 mm/dak.
- KESME HIZI: 20.000 mm/dak.
- 3-EKSENDE DİREKT BAĞLI SERVO MOTOR ve XYZ OPTIK CETVELLER için HAZIRLIK
- 3.0 kW ‘lık X/Y Eksen MOTORLARI
- Vidalı Mil Çapları (X/Y/Z) : Ø40 mm
- 48 ATC KOLLU TİP MAGAZİN, KORUYUCU SENSÖRLÜ
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
- MEEHANITE DÖKÜM GÖVDE

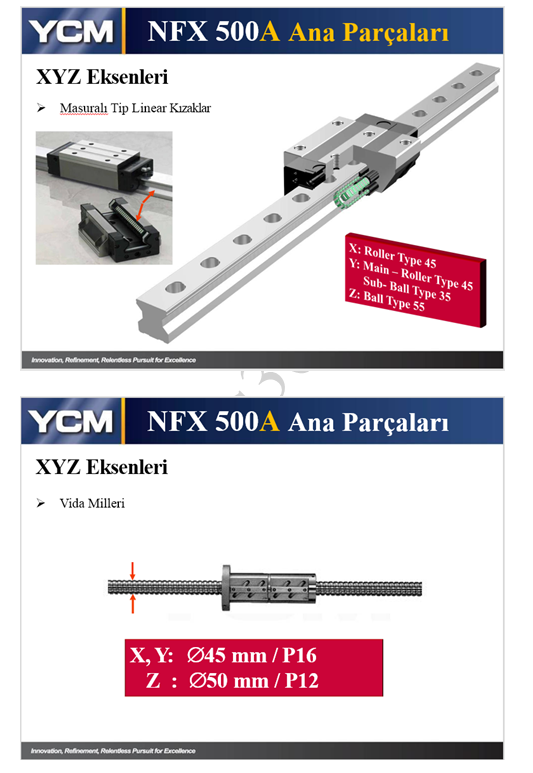

- X/Y/Z, MASURALI Tip (THK-JAPON) RULMANLI TİP KIZAK YOLLARI
- YCM HIGH-SPEED SPINDLE – Yüksek Hızlı İş Mili Paketi
- BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD PLUS – ISOLATED DIRECT DRIVE
- (Opsiyon: BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)
- İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
- İş milini, motoru ve kaplini klima + yağ ile sürekli soğutma sistemi
- HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
- HAVA ile takım ucunu soğutma özelliği
- İş Mili Motoru SIEMENS 22 KW (30 HP)

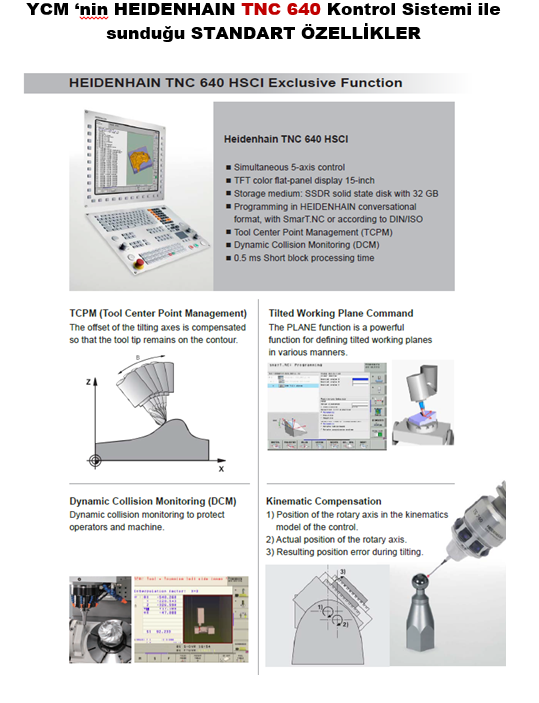

- HEIDENHEIN TNC640 (Option 1 & Option 2 dahil) Kontrol Sistemi
- 15.1” renkli TFT LCD Ekran
- High speed işleme Blok İşleme Zamanı 0.5 ms ve 5000 Satır ön okuma
- Option 1: 4 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
- Option 2: 5 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
- TCPM: Takım merkezi noktası yönetimi
- DCM: Çarpma öncesi koruma
- Kinematik Telafi: Cycle 451 opsiyonu ile otomatik kinematik telafi
- Kinematik Telafi Küresi ( Ǿ 20 mm)
- 32 GB Hard Disk ve Ethernet Bağlantı Özelliği
- Mouse Pad fonksiyonu
- Kalıpçılık Paketi
- Smart NC; 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama
- Aparatsız diş açma (Rigid tapping)
- Helisel interpolasyon
- Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
- Pistonlu Tip Merkezi Yağlama Sistemi
- Vidalı Tip Talaş Konveyörü (X Ekseninde ve 3 adet Y ekseninde) + Talaş Konveyörü
- Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
- İş mili çevresinde dairesel soğutma nozulları
- Talaşları temizleme ve soğutma için üstten duşlama sistemi ve su tabancası
- M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- ÜSTÜ (ROOF) KOMPLE KAPALI KASA ve MANUAL EL TEKERİ (MPG)
- X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA (TAIWAN’dan İSTANBUL/GEMLİK/İZMİR/MERSİN Limanına)
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:
| İsteğe Bağlı Aksesuarların Tanımları |
| Temele Bağlantı Saplamaları ve Cıvataları |
| Kapı Emniyetleri (CE Standartlarına uyumlu) |
| CE |
| Transformatör (400V/3Ph/50Hz) |
| Komple Ahşap Ambalaj ve Paketleme |
| Otomatik Kapı |
| BBT40 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı |
| İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli) |
| 48T ATC Magazin yerine 60T ATC Magazin |
| HEIDENHAIN Optik Cetveller (X/Y/Z) |
| Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde) |
| Zincir Tipi Talaş Konveyörü |
| Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve
(daha sonradan takılamaz) |
| Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden hava ile soğutma (Su soğutma zaten varsa) |
| 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri) |
| Yüksek Basınçlı Su Pompası (3 bar) |
| İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları |
| Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır) |
| Talaşları temizleme ve soğutma için duşlama sistemi |
| Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte) |
| Ortam yağını toplayıcı ünite (FX-4002 from UK) |
| Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10) |
| Takım boyu ölçme Probu (METROL) |
| Takım boyu/çapı ölçme Probu (RENISHAW TS-27R) |
| Takım boyu/çapı ölçme Probu (BLUM Z3D) |
| Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü) |
| İş Parçası ölçme Probu (BLUM TC50) |
| İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60) |
| MXP-200FA için 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi |
| JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar. |
| FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface) |
| İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile) |
| Takım aşınması ve ömrü yönetimi |
| Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
Teknik Özellikler

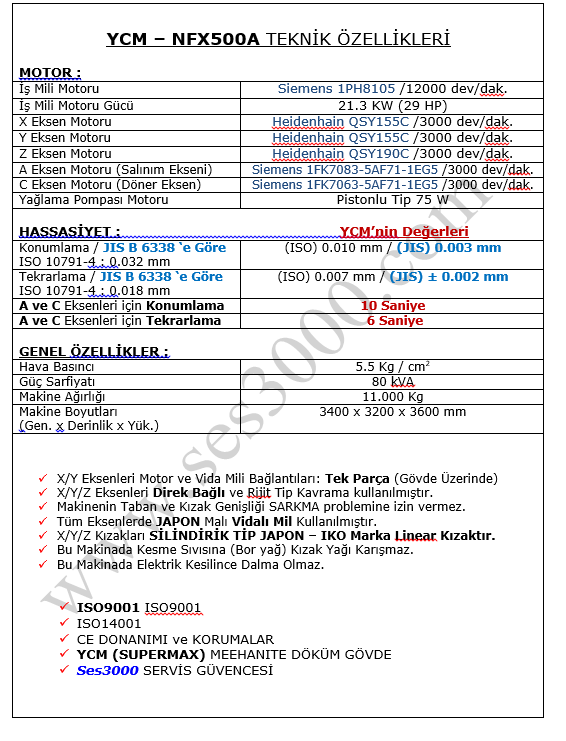

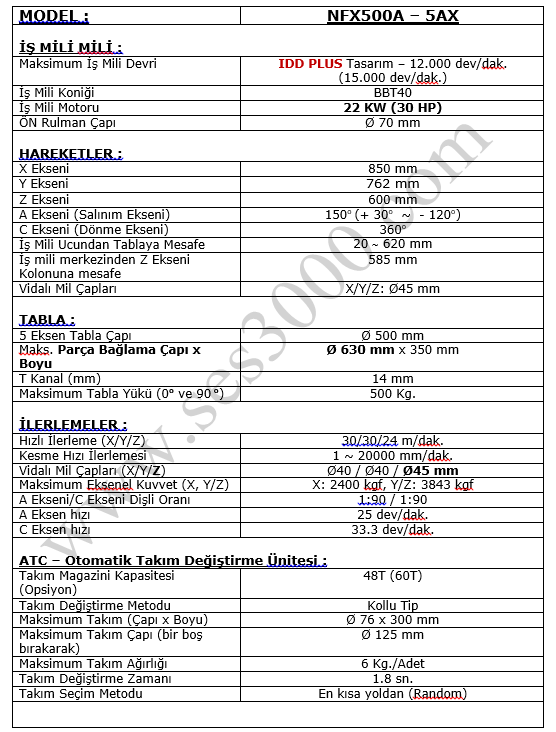

YCM – NFX500A-5AX TEKNİK ÖZELLİKLERİ
