NFX380A 5-EKSEN CNC İşlem Merkezi

YCM – NFX380-5AX CNC İŞLEM MERKEZİ için

STANDART AKSESUARLAR

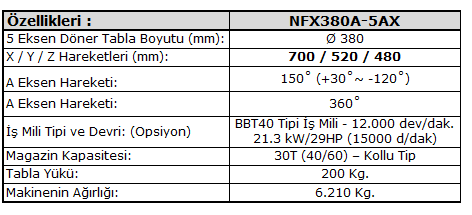

• İŞLEME BOYUTLARI : X700 mm, Y520 mm, Z480 mm

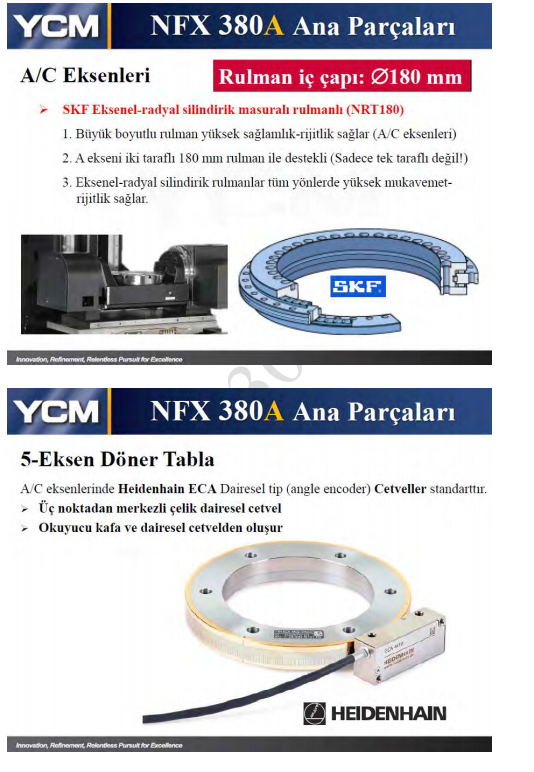

• A Ekseni (Salınım Ekseni) : 150o (+ 30o ~ – 120o)
• C Ekseni (Dönme Ekseni) : 360o
• TABLA YÜKÜ : 200 Kg.
• BOŞTAKİ HIZLARI : X/Y : 36.000 mm/dak. Z: 24.000 mm/dak.
• KESME HIZI : 20.000 mm/dak.
• 3-EKSENDE DİREKT BAĞLI SERVO MOTOR ve XYZ OPTIK CETVELLER için HAZIRLIK
• 3.0 kW ‘lık X/Y Eksen MOTORLARI
• Vidalı Mil Çapları (X/Y/Z) : Ø40 mm
• 30 ATC KOLLU TİP MAGAZİN, KORUYUCU SENSÖRLÜ
• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
• MEEHANITE DÖKÜM GÖVDE

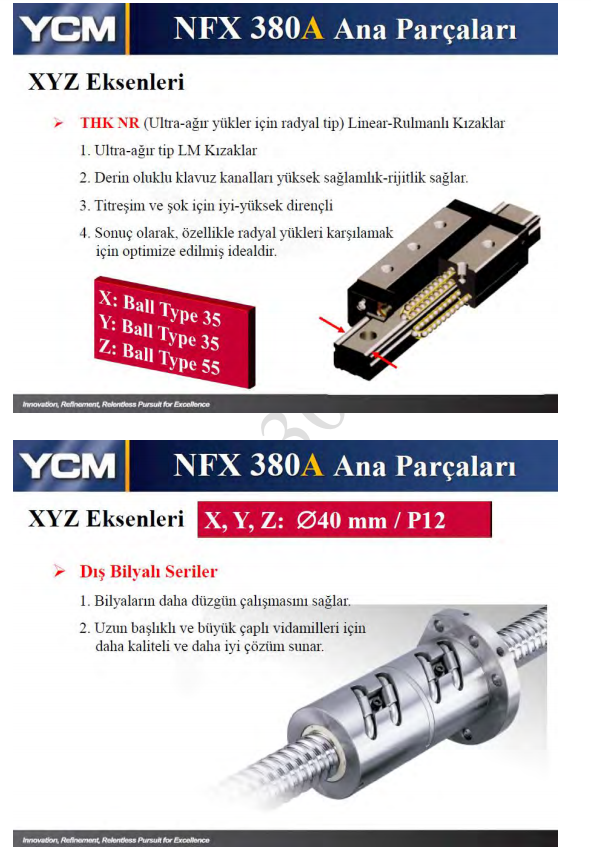

• X/Y/Z, NR SERİSİ (THK-JAPON) RULMANLI TİP KIZAK YOLLARI

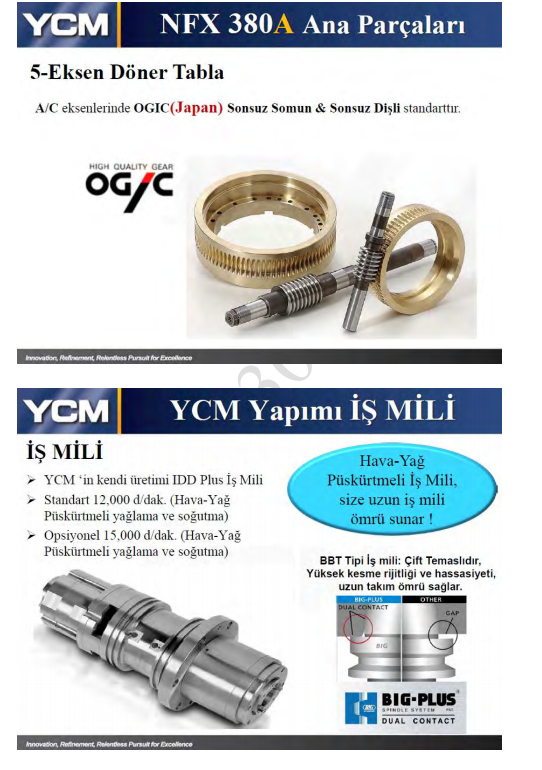

• YCM HIGH-SPEED SPINDLE – Yüksek Hızlı İş Mili Paketi

✓ BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD PLUS – ISOLATED DIRECT DRIVE

✓ (Opsiyon: BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)

✓ İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)

✓ İş milini, motoru ve kaplini klima + yağ ile sürekli soğutma sistemi

✓ HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)

✓ HAVA ile takım ucunu soğutma özelliği

✓ İş Mili Motoru SIEMENS 22 KW (30 HP)

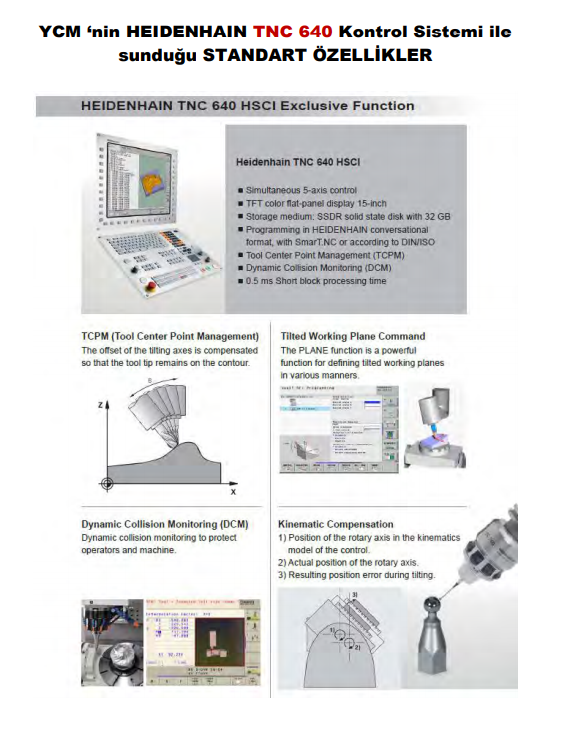

• HEIDENHEIN TNC640 (Option 1 & Option 2 dahil) Kontrol Sistemi

✓ 15.1” renkli TFT LCD Ekran

✓ High speed işleme Blok İşleme Zamanı 0.5 ms ve 5000 Satır ön okuma

✓ Option 1: 4 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı

✓ Option 2: 5 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı

✓ TCPM: Takım merkezi noktası yönetimi

✓ DCM: Çarpma öncesi koruma

✓ Kinematik Telafi: Cycle 451 opsiyonu ile otomatik kinematik telafi

✓ Kinematik Telafi Küresi ( Ǿ 20 mm)

✓ 32 GB Hard Disk ve Ethernet Bağlantı Özelliği

✓ Mouse Pad fonksiyonu

✓ Kalıpçılık Paketi

✓ Smart NC; 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama

✓ Aparatsız diş açma (Rigid tapping)

✓ Helisel interpolasyon

Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)

• Pistonlu Tip Merkezi Yağlama Sistemi
• Vidalı Tip Talaş Konveyörü (X Ekseninde ve 3 adet Y ekseninde)
• Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
• İş mili çevresinde dairesel soğutma nozulları
• Talaşları temizleme ve soğutma için üstten duşlama sistemi ve su tabancası
• M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• ÜSTÜ (ROOF) KOMPLE KAPALI KASA ve MANUAL EL TEKERİ (MPG)
• X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• NAKLİYE + SİGORTA (TAIWAN’dan İSTANBUL/GEMLİK/İZMİR/MERSİN Limanına)
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları

Temele Bağlantı Saplamaları ve Cıvataları

Kapı Emniyetleri (CE Standartlarına uyumlu)

CE

Transformatör (400V/3Ph/50Hz)

Komple Ahşap Ambalaj ve Paketleme

Otomatik Kapı

BBT40 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı

İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)

30T ATC Magazin yerine 40T ATC Magazin

30T ATC Magazin yerine 60T ATC Magazin

HEIDENHAIN Optik Cetveller (X/Y/Z)

Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde)

Zincir Tipi Talaş Konveyörü

Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve (daha sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden hava ile soğutma (Su soğutma zaten varsa)

4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)

Yüksek Basınçlı Su Pompası (3 bar)

İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları

Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)

Talaşları temizleme ve soğutma için duşlama sistemi

Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)

Ortam yağını toplayıcı ünite (FX-4002 from UK)

Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)

Takım boyu ölçme Probu (METROL)

Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)

Takım boyu/çapı ölçme Probu (BLUM Z3D)

Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)

İş Parçası ölçme Probu (BLUM TC50)

İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)

MXP-200FA için 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi

JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.

FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)

İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)

Takım aşınması ve ömrü yönetimi

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

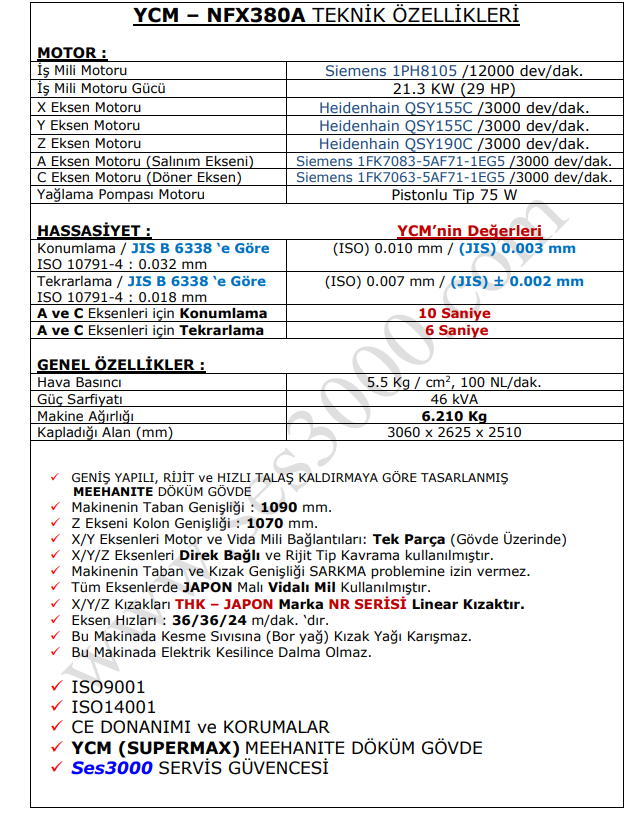

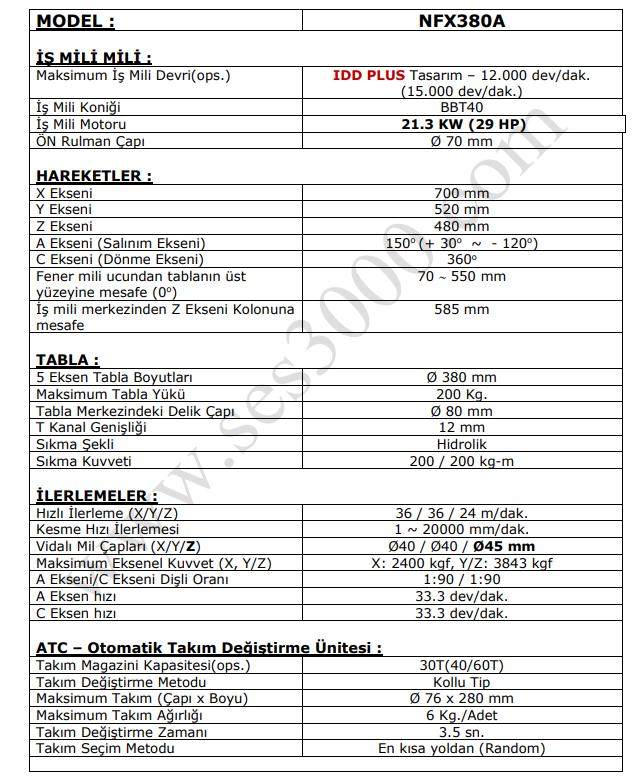

YCM – NFX380A TEKNİK ÖZELLİKLERİ

YCM NFX Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…
