YCM-NSV156A (YÜKSEK HASSASİYETLİ ve HIZLI) Cnc Dik İşleme Merkezi
Yüksek HIZLI, Yüksek KALİTE, Yüksek RİJİTLİKTE
MASURALI RULMANLI KIZAK SİSTEMLİ
YCM – NSV156A Yüksek Hızlı, Hassas ve Rijit CNC İŞLEM MERKEZİ
YCM NSV Serisi Modelleri – Seçim için tıklayınız…
YCM NSV66A
(X660, Y510 mm)
YCM NSV106A
(X1020, Y600 mm)
YCM NSV156A
(X1630, Y650 mm)
Aksesuarları
| Özellikleri : | NSV156A |
| Tabla Boyutları (mm) : | 1630 x 650 |
| X Hareketi (mm) : | 1530 |
| Y Hareketi (mm) : | 650 |
| Z Hareketi (mm) : | 610 |
| İş Mili Tipi ve Devri : ve Gücü : |
BBT40 tip İŞ MİLİ – 12.000 dev/dak.
18.5kW (25HP) |
| Magazin Kapasitesi (Opsiyon): | 30T (48T/60T) KOLLU TİP |
| Takım Değiştirme Süresi : | 1.9 sn. |
| Tabla Yükü : | 1.500 Kg. |
| Makinenin Ağırlığı : | 9.000 Kg. |
SUPERMAX YCM – NSV156A CNC İŞLEM MERKEZİ
Standard Aksesuarları
- MASURSALI RULMANLI (PRİZMATİK) KIZAK SİSTEMLİ
- İŞLEME BOYUTLARI: X1530 mm, Y650 mm, Z610 mm
- TABLA YÜKÜ: 1.500 Kg.
- BOŞTAKİ HIZLARI: X/Y : 48.000 mm/dak. Z: 48.000 mm/dak.
- KESME HIZI: 20000 mm/dak.
- 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
- 30 ATC KOLLU TİP, HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ

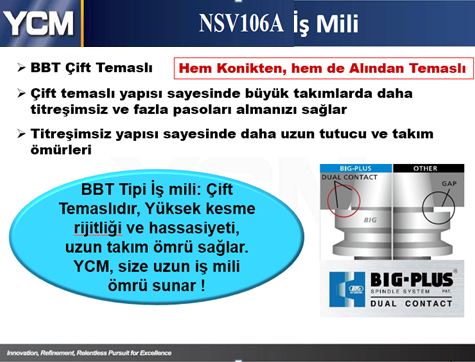

- BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE
- (Opsiyon : BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)
- İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
- HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
- HAVA ile takım ucunu soğutma özelliği
- FANUC ALFA α iIT8, 18.5kW (25HP) İş mili motoru / 120 Nm TORK
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- X/Y/Z EKSENLERİ Masuralı KIZAK YOLLARI
- Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
- FANUC MXP 200FB YENİ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu Statik Parça Program Hafıza Kapasitesi – 1280M
- Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
- Pistonlu Tip Merkezi Yağlama Sistemi
- 3 adet Vidalı Tip Talaş Konveyörü (1 adet X Ekseninde ve 2 adet Y ekseninde)
- SOĞUTMA SUYU ile KIZAK YAĞINI BİRBİRİNDEN AYIRIR (Tasarım ile)
- Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
- İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
- Talaşları temizleme ve soğutma için üstten duşlama sistemi
- M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- ÜSTÜ (ROOF) DAHİL KAPALI KASA ve MANUAL EL TEKERİ (MPG)
- X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:
Teknik Özellikler
YCM – NSV156A TEKNİK ÖZELLİKLERİ
|
HASSASİYET : YCM’nin Değerleri |
|
| GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE | (X/Y/Z) 0.032/0.025/0.025 mm
(X/Y/Z) 0.00126/0.00098/0.00098 mm |
| GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE | ±0.018/0.015/0.015 mm
(X/Y/Z) 0.0007/0.00059/0.00059 mm |
| GENEL ÖZELLİKLER : | |
| Hava Basıncı | 5.5 Kg / cm2 |
| Güç Sarfiyatı (Trafo) | 45 kVA |
| Makine Ağırlığı | 9.000 kgs |
| Kapladığı Alan (mm) | (2760+992 konv.) x 2937 x 3021 |

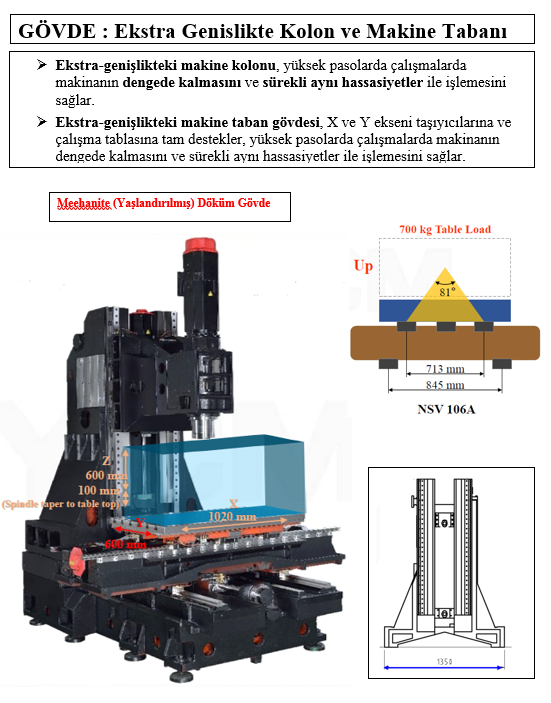

MEEHANITE DÖKÜM GÖVDE
|
|
FANUC 200FB YENİ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

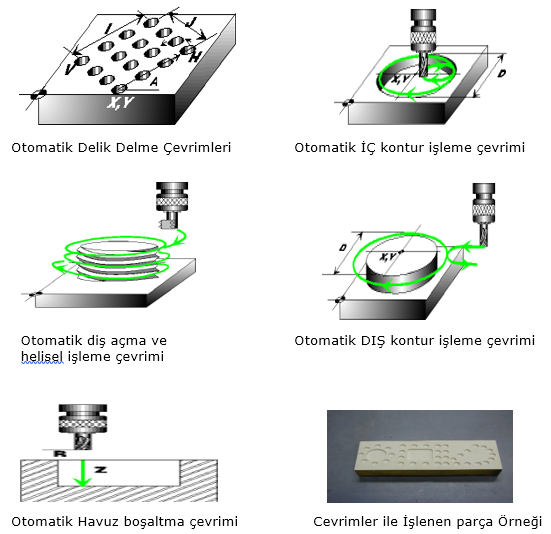

- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

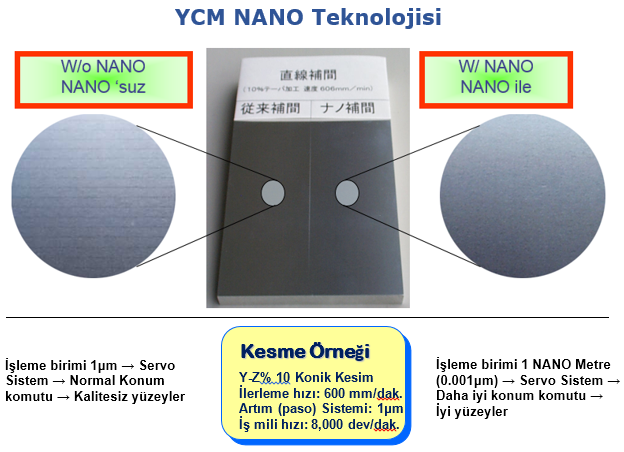

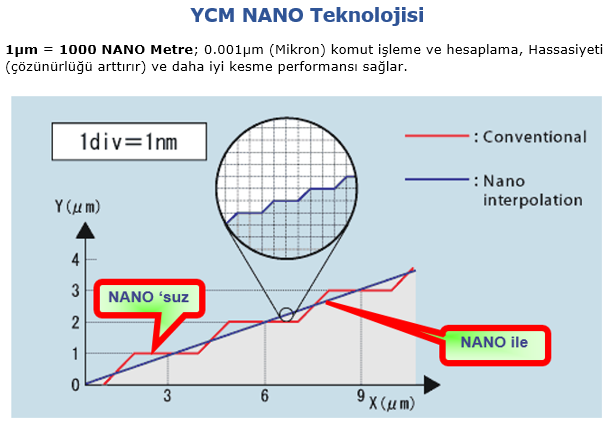

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

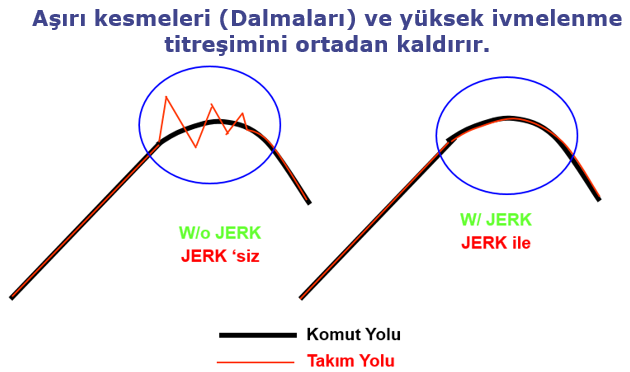

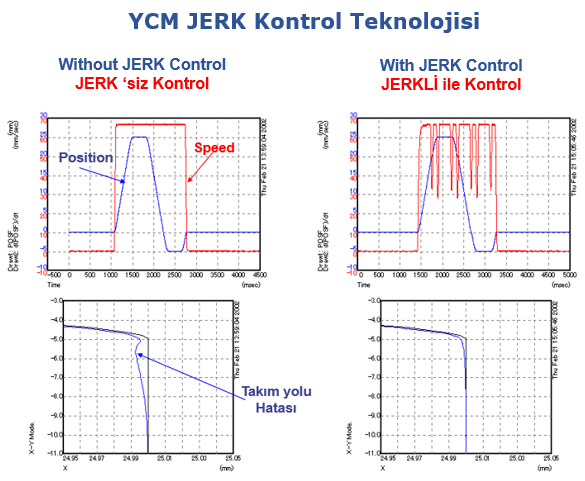

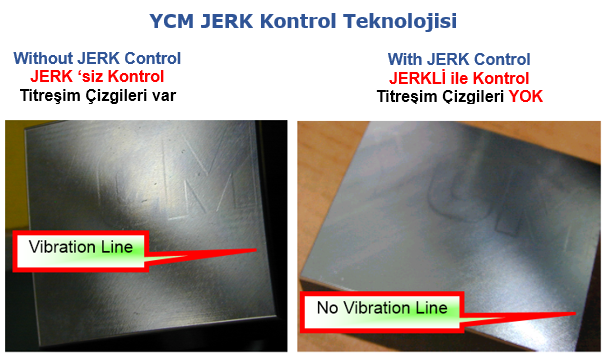

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağlar.
YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.
