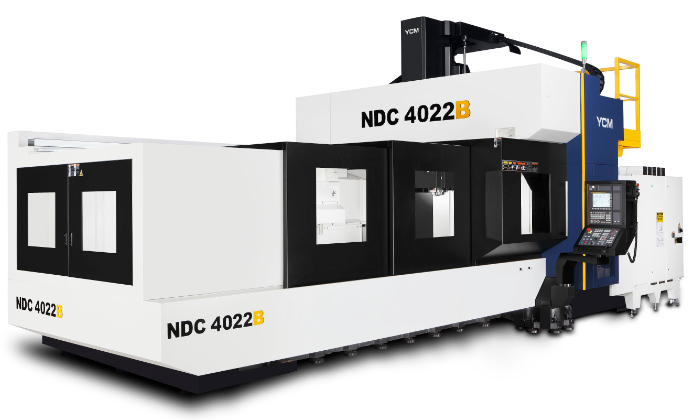

YCM-NDC4022B-Köprü Tipi Cnc Dik İşlem Merkezi
YCM – NDC4022B Yüksek Kapasiteli, Rijit, Güçlü, Hızlı ve Hassas CNC İŞLEM MERKEZİ
ÇİFT KOLONLU KÖPRÜLÜ TİP
YCM – NDC4022B Yüksek Kapasiteli, Güçlü, Hassas, Hızlı ve Rijit CNC İŞLEM MERKEZİ…
YCM NDC Serisi Modelleri – Seçim için tıklayınız…
YCM NDC3022B
(X3200, Y2200 mm)
YCM NDC4022B
(X4200, Y2200 mm)
YCM NDC5022B
(X5200, Y2200 mm)
YCM NDC6022B
(X6200, Y2200 mm)
Aksesuarları
| Özellikleri : | NDC4022B |
| X Hareketi (mm) : | 4200 |
| Y Hareketi (mm) : | 2200 |
| Z Hareketi (mm) : | 762 (200+762)
Opsiyon: Z-eksen hareketi 1,016 mm) |
| Kolonlar Arası Mesafe (mm) : | 2200 |
| İş Mili Hızı (dev/dak.) : | BBT50 – 6.000 dev/dak. – 35 HP
(10.000 dev/dak. – 30 HP ) |
| İş Mili Torku (Opsiyon) : | 675 Nm (360 Nm) |
| Tabla Yükü (Kg) : | 14.000 |
| Makine Ağırlığı (Kg) : | 29.000 |
YCM – NDC4022B (ÇİFT KOLONLU) için
STANDART AKSESUARLAR
- İŞLEME BOYUTLARI : X4200 mm, Y2200 mm, Z762 mm
- TABLA BOYUTLARI : 4000 x 1800 mm
- Tabla YÜKÜ : 14.000 Kg.
- BOŞTAKİ HIZLARI : Y : 20 m/dak. X/Z: 15 m/dak.
- KESME HIZI : 10.000 mm/dak.
- 32T MAGAZİN (KOLLU TİP) – Opsiyon : 40T/60T/120T
- Takım bırakma sistemi (Unclamping) için pedal

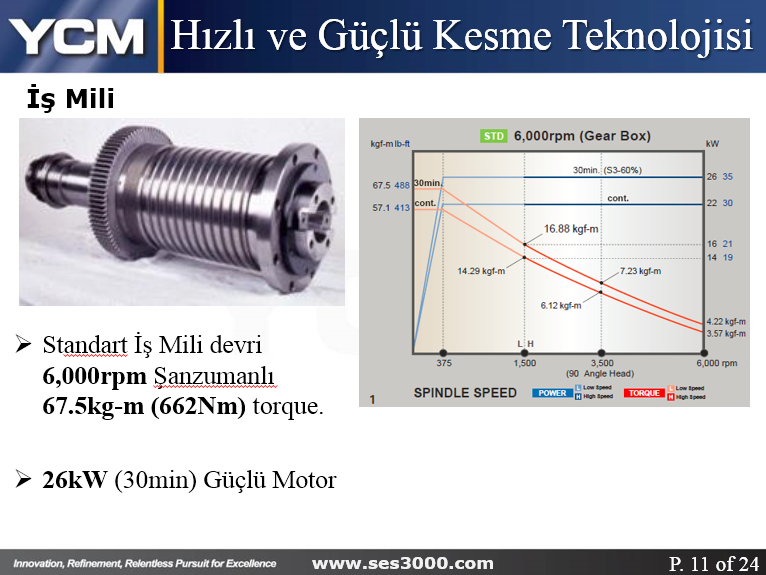

- Yüksek GÜÇLÜ ve TORKLU İş mili paketi
- İş Mili Koniği : BBT50
- İş Mili Hızı : 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
- İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)
- İş milinde YÜKSEK TORK için ŞANZUMAN (Gearbox)
- Tork Değeri : 662 Nm
- Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
- FANUC α iI22/7000 + α SP26, 26 kW (35 HP) Yüksek Torklu İş mili motoru
Opsiyon:
- İş Mili Hızı : 10,000 dev/dak.
- IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
- Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
- Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
- İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
- FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru
- FANUC MXP 200FA YENİ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2GB (PCMCIA) HAFIZA KARTLI

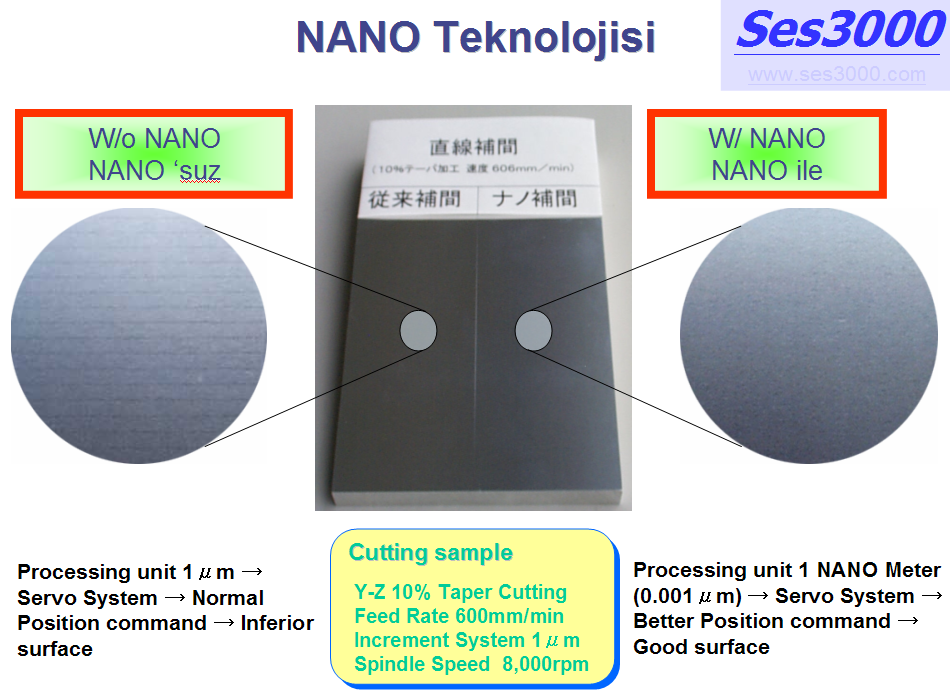

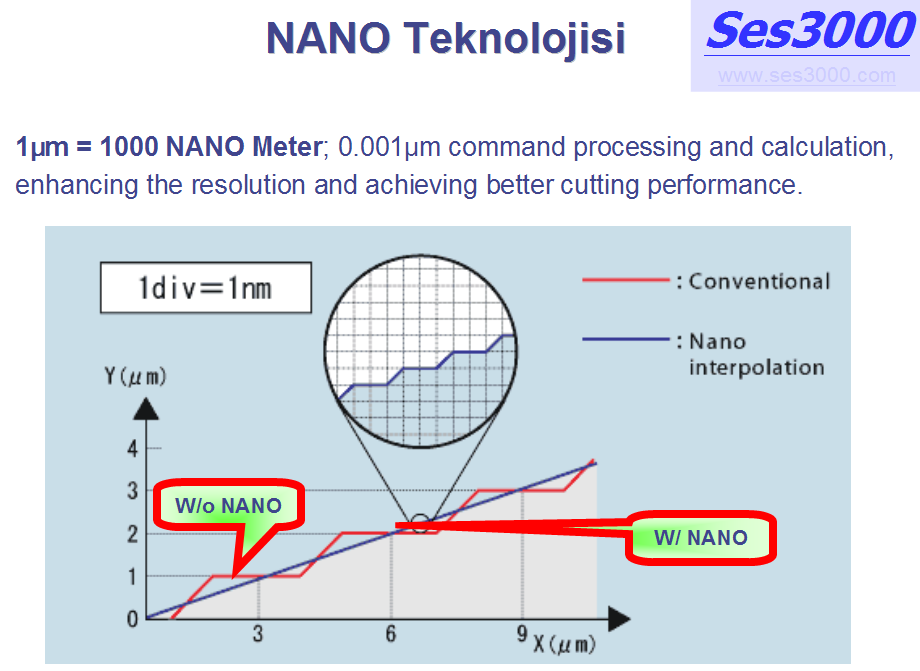

- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ

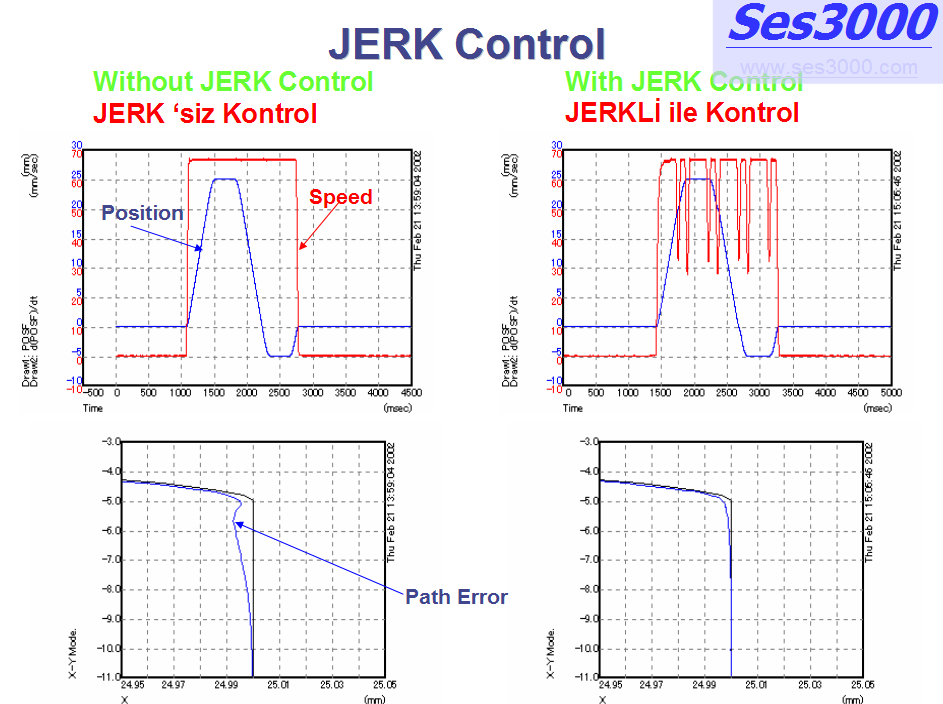

- JERK KONTROL – Kalıpçı Paketi
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU

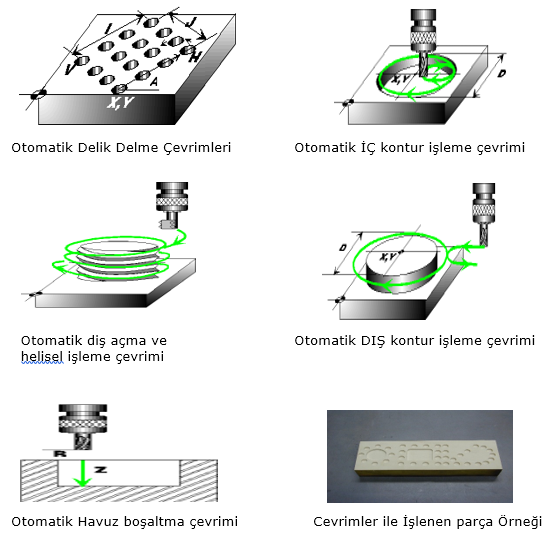

- Manual Guide – Diyalog Yöntemi Programlamaya Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
- X EKSEN Hareketi ŞANZUMANLI
- Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
- X Ekseninde ağır yüklere göre tasarlanmış 2 adet IKO roller RULMANLI KIZAKLAR
- Y Ekseninde 2 adet IKO roller açılı ayarlanmış Rulmanlı kızaklar

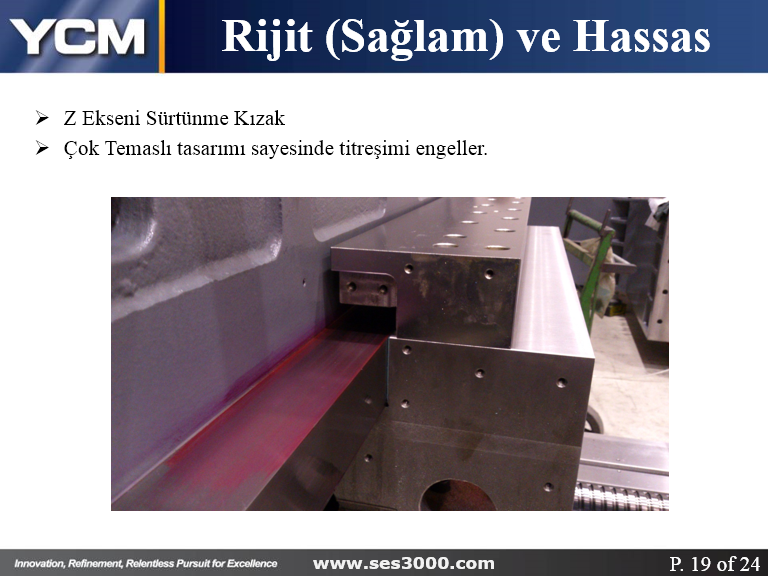

- Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
- TABLA İÇİN 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
- Hidrolik karşı ağırlık dengeleyicisi

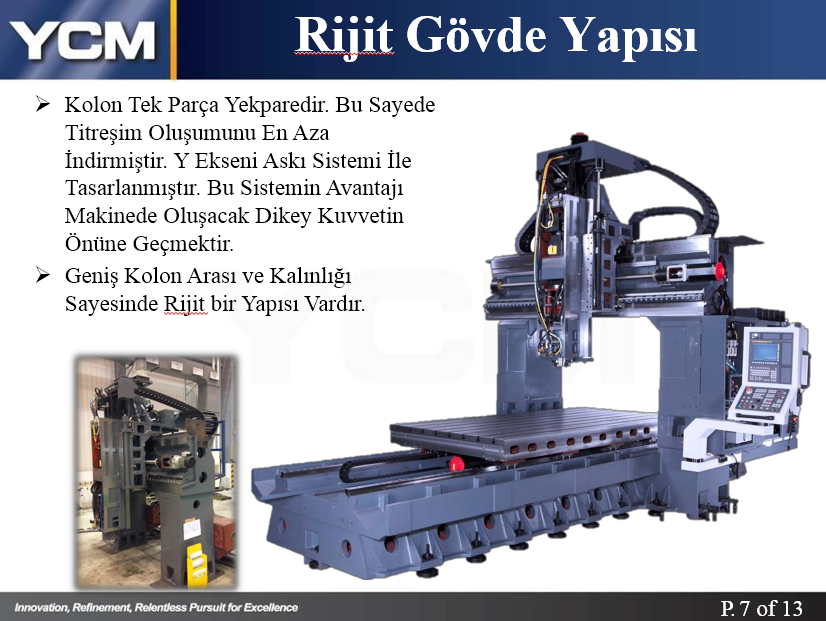

- KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
- Pistonlu Tip Merkezi Yağlama Sistemi
- ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
- KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
- X, Y ve Z KIZAKLARI KORUYUCULARI
- OIL SKIMMER (SOĞUTMA SUYU İLE KIZAK YAĞINI BİRBİRİNDEN AYIRMA)
- VİDALI TİP TALAŞ KONVEYÖRÜ
- TALAŞ KONVEYÖRÜ
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
| İsteğe Bağlı Aksesuarların Tanımları : |
| Elektrik kabinini klima ile soğutma |
| Temele Bağlantı Saplamaları ve Cıvataları |
| Kapı Emniyetleri (CE Standartlarına uyumlu) ve CE |
| Transformatör (400V/3Ph/50Hz) |
| Komple Ahşap Ambalaj ve Paketleme |
| 4500 dev/dak. (YCM made gear box) |
| BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) + 22 kW + 360 Nm Farkı |
| HSK A100 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) |
| Kolonu Uzatma 250 mm |
| Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma |
| Açılı KAFA (90˚) / 2000 d/dak. (N75) |
| Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (N75) |
| Uzatılmış KAFA (Düz Tip) / 2000 d/dak + 250mm Kolonu Uzatma (K73) |
| Uzatılmış KAFA (90 Derece Tip) / 2000 d/dak + 250mm Kolonu Uzatma (A74) |
| Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Man.-Elle takılır |
| İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli) |
| 32T ATC Magazin yerine 40T ATC Magazin |
| 32T ATC Magazin yerine 60T ATC Magazin |
| 32T ATC Magazin yerine 120T ATC Magazin |
| HEIDENHAIN Optik Cetveller (X/Y/Z) |
| Vidalı tip Talaş Konveyörü |
| Zincir Tipi Talaş Konveyörü |
| Paletli Tip Talaş Konveyörü FARKI |
| Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz) |
| Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof) |
| 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri) |
| Yüksek Basınçlı Su Pompası (3 bar) |
| İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları |
| Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır) |
| Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set |
| Püskürtme Yağ ile takım ucunu soğutma sistemi |
| Takım boyu ölçme Probu (METROL) |
| Takım boyu/çapı ölçme Probu (RENISHAW TS-27R) |
| Takım boyu/çapı ölçme Probu (BLUM Z3D) |
| Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü) |
| İş Parçası ölçme Probu (BLUM TC50) |
| İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60) |
| 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi |
| JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar. |
| FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface) |
| İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile) |
| Takım aşınması ve ömrü yönetimi |
| Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için) |
| DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta |
| Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
Teknik Özellikler
YCM – NDC4022B TEKNİK ÖZELLİKLERİ
| MODEL : | NDC4022B | |||
| İŞ MİLİ MİLİ : | ||||
| Maksimum İş Mili Devri
(Opsiyon) |
45 6.000 dev/dak.
(IDD-Direkt Bağlı: 100 10.000 dev/dak.) |
|||
| İş Mili Koniği | BBT50 | |||
| İş Mili Gücü (Std.) | 26 kW (35 HP) / 22 kW (30 HP) | |||
| HAREKETLER : | ||||
| X Ekseni | 4200 mm | |||
| Y Ekseni | 2200 mm | |||
| Z Ekseni
(Opsiyon) |
762 mm
(1,016 mm) |
|||
| Fener mili merkezinden tablanın üst yüzeyine mesafe
(Opsiyon – Kolon uzatma ile) |
200 962 mm
200 1216 mm |
|||
| Kolonlar arası mesafe | 2200 mm | |||
| TABLA : | ||||
| Tabla Boyutları | 4000 x 1800 mm | |||
| Maksimum Tabla Yükü | 14.000 Kg. | |||
| T Kanal (Sayısı × Genişliği × Adım) | 8 x 22 mm x 180 mm | |||
| İLERLEMELER : | ||||
| Hızlı İlerleme (X/Y/Z) | 15 / 20 / 15 m/dak. | |||
| Kesme Hızı İlerlemesi | 1 ~ 10000 mm/dak. | |||
| Vidalı Mil Çapları (X/Y/Z) | – | |||
| ATC – Otomatik Takım Değiştirme Ünitesi : | ||||
| Takım Magazini Kapasitesi (Opsiyon) | 32T (40T / 60T /120T) | |||
| Takım Değiştirme Metodu | Kollu Tipi | |||
| Maksimum Takım (Çapı x Boyu) | Ø 125 mm x 350 mm | |||
| Maksimum Takım Çapı (bir boş bırakarak) | Ø 240 mm x 350 mm | |||
| Maksimum Takım Ağırlığı | 20 Kg./Adet | |||
| Çektirme Vidası Tipi | MAS-P50T-1 | |||
| Takım Seçim Metodu | En kısa yoldan (Random) | |||
| MOTOR : | ||||
| İş Mili Motoru | 26 kW (35 HP) | |||
| İlerleme Motor Gücü (X/Y/Z) | 6/7/7 kW | |||
| HASSASİYET : YCM’nin Değerleri (TAM BOYDA) | ||||
| Konumlama (A)
ISO 10791-4 | YCM : |
0.042 / 0.032 / 0.025 | 0.020 / 0.020 / 0.015 mm | |||
| Tekrarlama (R)
ISO 10791-4 | YCM : |
0.020 / 0.018 / 0.015 | 0.015 / 0.015 / 0.010 mm | |||
| GENEL ÖZELLİKLER : | ||||
| Hava Basıncı | 5.5kgf/cm，250NL/dak | |||
| Yağ tankı kapasitesi – Hidrolik Ünite | Tank 135L, basınç 70kgf/cm，
Akış kapasitesi 64L/dak |
|||
| Soğutma suyu kapasitesi | Pompa MTH4-40, tank kapasitesi 660L,
Akış kapasitesi 12L/dak |
|||
| Güç Sarfiyatı | 72 kVA | |||
| Makine Ağırlığı | 29.000 Kg | |||
| Makine Boyutları (mm) | 9820 mm x 5520mm x 4230 mm | |||
|
||||
- FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi

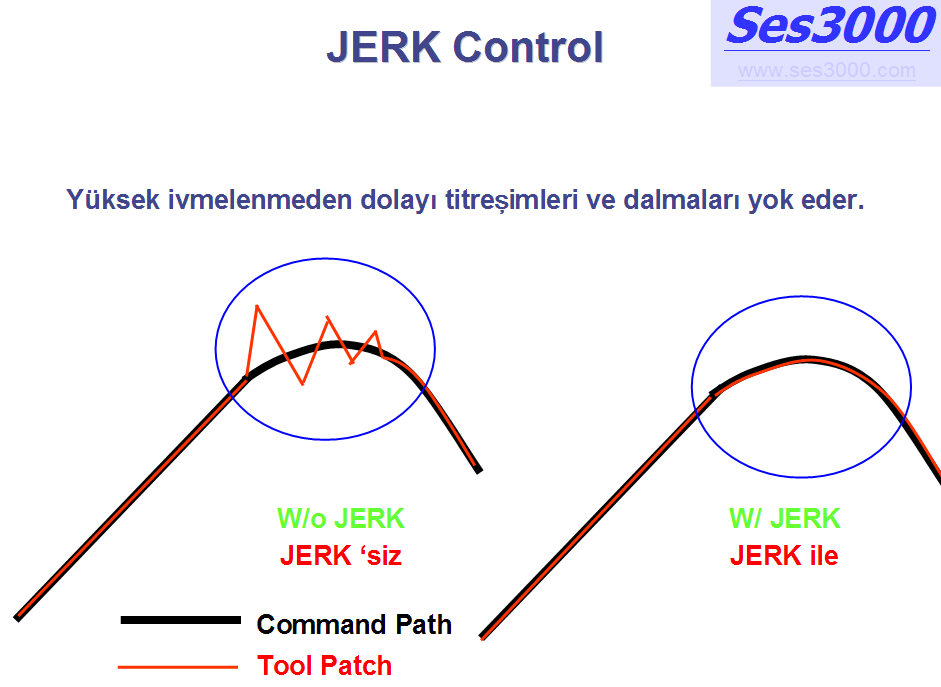

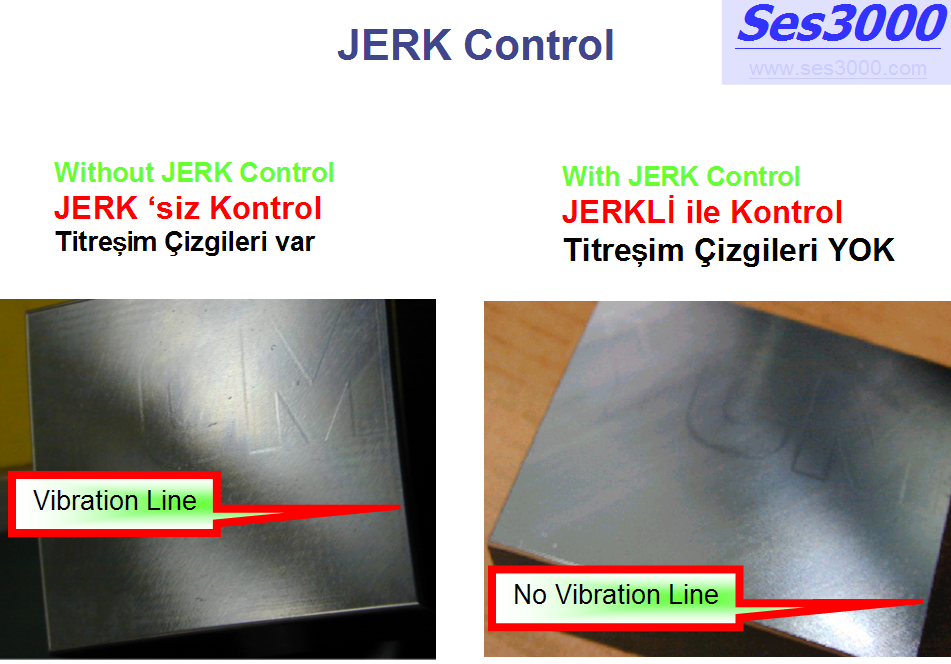

- JERK KONTROL – Köşeleri ilerlemeyi optimize ederek işleme özelliği
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

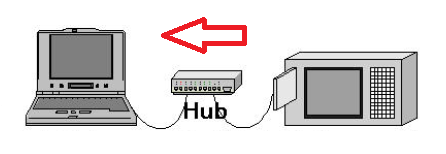

- FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
- Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
- Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
- Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.
- HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
- CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.
- FANUC 200FA Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.
Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)

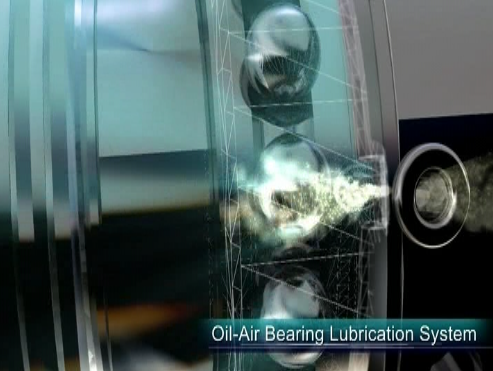

Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)
