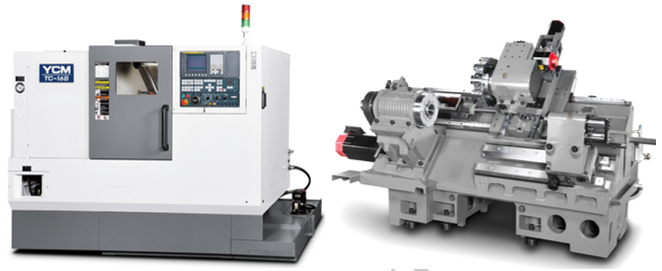

YCM-TC16LB Rulmanlı Kızaklı CNC Torna Tezgahı

Yüksek HIZLI, Yüksek KALİTE, Yüksek PERFORMANS

RULMANLI (LINEAR) KIZAK SİSTEMLİ
YCM – TC16LB Yüksek Hızlı, Hassas ve Rijit CNC TORNA
TEZGAHI

YCM TC Serisi Modelleri – Seçim için tıklayınız…
YCM NXV560A

(X560, Y410 mm)

YCM NXV1020A

(X1020A, Y520 mm)

YCM NXV1380A

(X1330, Y762 mm)

YCM NXV1680A

(X1630, Y762 mm)

YCM NXV1680B

(X1630, Y860 mm)

Aksesuarları

Özellikleri : TC16B TC16LB
Ayna Çapı (Parmak / mm) : Ø 8 ” / Ø 200 mm Ø 8 ” / Ø 200 mm
Maks. Çevirme Çapı (mm) : Ø 550 mm
Maks. Tornalama Çapı (mm) : Ø 260 mm
Maks. Tornalama Boyu (mm) : 370 mm 600 mm
Çubuk Kapasitesi (delik/Çubuk) Ø77/Ø66 mm Ø77/Ø66 mm
ÖN Rulman Çapı Ø 110 mm Ø 110 mm
Maks. Fener Mili Devri : 4.500 d/dak. 4.500 d/dak.
Hızlı İlerleme (X / Z) 24 / 30 m/dak.
Taretteki takım Sayısı (Adet) 10T 10T
Makinenin Ağırlığı : 3400 kg 3600 kg

SUPERMAX YCM – TC16B/LB

CNC TORNA Standard Aksesuarları

  • Eksen hareketleri : TC16B: X150 mm, Z370 mm / TC16LB: X150 mm, Z600 mm
  • Maksimum Tornalama Çapı : Ø 260 mm
  • Maksimum Tornalama Boyu : TC16B: 370 mm / TC16LB: 600 mm
  • Boştaki eksen hızları : X24 m/dak., Z30 m/dak.

FANUC 0i-TD Control – YENİ KONTROL SİSTEMİ

  • TFT LCD 8,4” RENKLİ EKRAN,
  • 1 x 128 MB HAFIZA KARTI ve PCMCIA ADAPTÖR
  • OPERASYON/TAKIM YOLU SİMÜLASYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 640M
  • Otomatik talaş boşaltma çevrimi(alın,dış çap,delik) diş açma, konik diş açma,
  • Ana program içerisinde alt program kullanabilme özelliği
  • MDI, satır okutarak operasyon yaptırabilme özelli (Yarı otomatik)
  • Hafızadaki programları istenilen satırdan (veya takımdan) başlatabilme özelliği
  • Otomatik takım değiştirmeli SERVO Kontrollü ve Hidrolik Kilitlemeli taret

TC16B : 10 Takımlı, 25 mm kesitli

TC16LB : 10 Takımlı, 25 mm kesitli

  • MEEHANITE kalitesinde, İdeal yapıya sahip Rijit tasarlanmış döküm GÖVDE
  • TC16B : 8” Hidrolik Ayna, 4500 dev/dak.
  • TC16LB : 8” Hidrolik Ayna, 4500 dev/dak.
  • Fener mili Momenti : TC16B-TC16LB: 170 Nm. (Elektronik şanzumanlı)
  • Fener mili Motor Gücü 11/15kW
  • 1 set sert ve 3 set yumuşak ayna ayağı
  • 380 V / 3PH / 50Hz Trafo
  • Takım tutucular (İç ve dış takımlar için)
  • MPG El tekeri
  • Takım çantası
  • Seviye ayar blokları ve cıvataları
  • Soğutma (kesme sıvısı için) ünitesi ve ekipmanları
  • Komple kapalı kasa ve talaş koruyucu kapısı
  • Merkezi otomatik yağlama sistemi
  • Çalışma lambası (Halojen)
  • İş bitimi uyarı lambası
  • Bakım ve kullanım kitapları
  • Deniz üstü yolculuğa dayanıklı ambalaj ve kasa
  • RS232 İnterface (CAD/CAM kullanımı için aktif olacak)
  • Takım boyu telafisi
  • Takım yolu simülasyonu (Grafik kartlı)
  • Talaş konveyörü
  • Tezgah hassasiyet test raporları
  • Makinanın devreye alınması
  • Teslimden sonra 1 yıl mekanik ve 2 yıl FANUC kontrol sistemi garantisi
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İsteğe Bağlı Aksesuarlar :

İsteğe Bağlı Aksesuarların Tanımları :
Hidrolik Ayna
Hidrolik Ayna & Sert Ayna Ayakları & Yumuşak Ayak 1 set
Ayna Pedalı
VDI 30 – 12T
10T yerine 12T
MARQUART Pens Aynası (MQ42B A2-6)
MARQUART Pens Aynası (MQ60B A2-6)
Yağ Ayrıştırıcı (Oil skimmer)
Parça yakalama kolu
Parça konveyör sistemi
Karşı Punta Pedalı
Manuel Karşı Punta
Canlı Karşı Punta (Live Quill – MT4)
Su Tabancası
Otomatik Takım boyu ölçme ve sıfırlama Probu (Renishaw HPMA)
FEDEK Çubuk Sürücü için Yazılım
FEDEK Çubuk Sürücü – FEDEK DH65L (1500 mm)
Mastercam LATHE – 2 Eksen TORNA CAD/CAM Programı
(1 Yıllık BAKIM Dahil $2,520 yerine Kampanya Fiyatıdır)

Teknik Özellikler

YCM – TC16B/TC16LB CNC TORNA ÖZELLİKLERİ

AYNA : TC16B TC16LB
Ayna Çapı (Parmak / mm) Ø 8 ” / Ø 200 mm Ø 8 ” / Ø 200 mm
KAPASİTE :
Banko Üstü Çevirme Çapı Ø 550 mm
Araba Üstü Çevirme Çapı Ø 320 mm
Maks. Tornalama Çapı Ø 260 mm
Maks. Tornalama Boyu 370 mm 600 mm
Puntalar Arası Mesafe 520 mm 750 mm
FENER MİLİ :
Fener mili merkezi yerden yüksekliği 980 mm
Fener Mili Koniği A2-6 A2-6
ÖN Rulman Çapı Ø 110 mm Ø 110 mm
Maks. Fener Mili Devri 4.500 dev/dak. 4.500 d/dak.
Çubuk Kapasitesi (delik/Çubuk) Ø77/Ø66 mm Ø77/Ø66 mm
Fener Mili Motoru kW (HP) 11 / 15 kW 11 / 15 kW
Maks. Fener Mili Torku 125.21lb-ft 17.3kgf-m 125.21 lb-ft 17.3kgf-m
HAREKETLER :
X Ekseni 150 mm(130+20)
Z Ekseni 370 mm 370 mm
İLERLEMELER :
Hızlı İlerleme (X) 24 m/dak.
Hızlı İlerleme (Z) 30 m/dak.
Kesme Hızı İlerlemesi 1 ~ 10000 mm/dak.
TARET :
İndeksleme Tipi Servo Hidrolik Kontrollü (Hidrolik Kilitlemeli)
Taret Motoru 1.2 kW
Taretteki takım Sayısı (Adet) 10T 10T
Kare Kesitli Kater Boyutları □25 mm □25 mm
Delik Kateri Çapı Ø 40 mm
Taret Dönme Çapı Ø 490 mm

AYNA :
Ayna Çapı (Parmak / mm) Ø 8 ” / Ø 200 mm Ø 8 ” / Ø 200 mm
KARŞI PUNTA :
Karşı Punta Mili Koniği MT-4
Karşı Punta Mili Çapı Ø 75 mm
Karşı Punta Mili Stroğu 100 mm
Karşı Punta Gövde Stroğu 270 mm 500 mm
DİĞER ÖZELLİKLER :
Kapladığı Alan 2470x1530x1700 mm 2700x1530x1700mm
Güç Sarfiyatı 20 (25) kVA
Makine Ağırlığı 3400 kgs 3600 kgs
  • Az Yer Kaplayan Tasarım
  • Servo Kontrollü Direkt Tahrikli ve Hidrolik Kilitlemeli Taret
  • İdeal yapıya sahip Rijit tasarlanmış döküm GÖVDE
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ

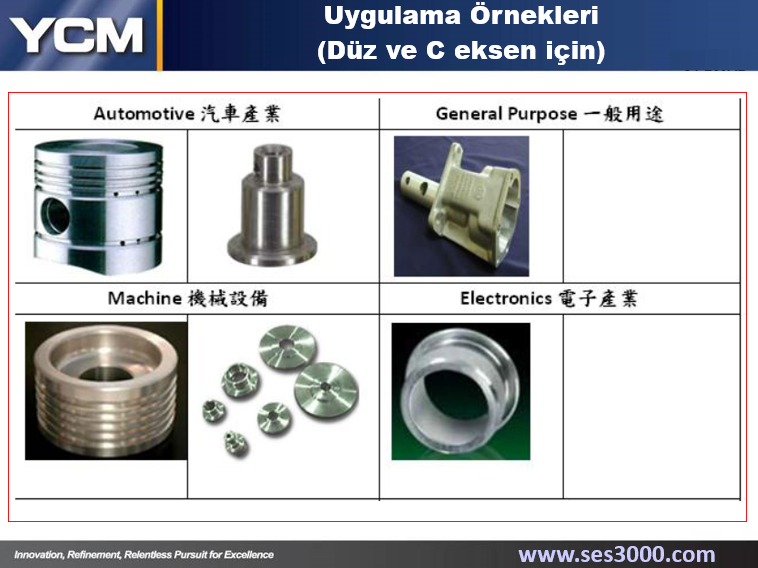

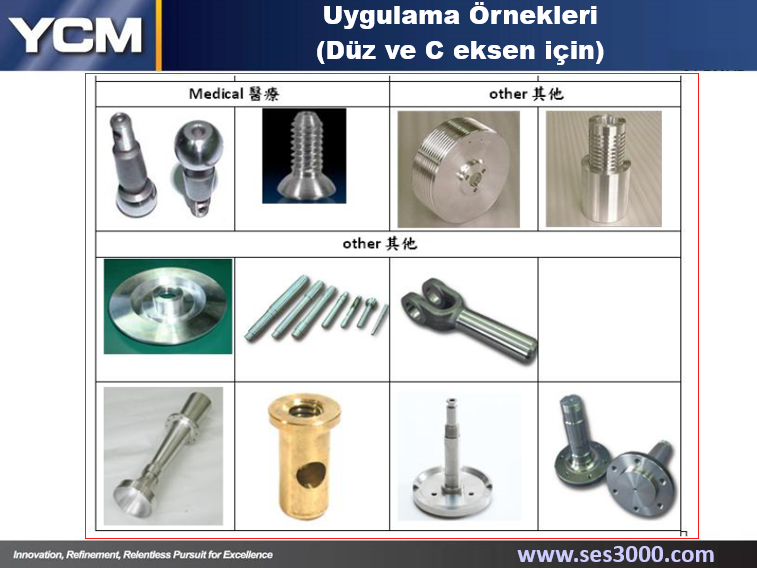

YCM TC16LB CNC Torna Modelinin DİĞER ÖNEMLİ ÖZELLİKLERİ

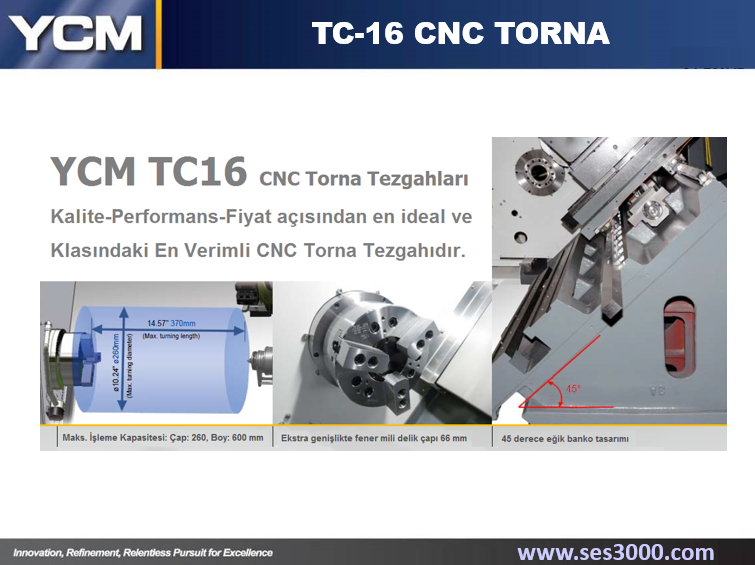

Ekstra genişlikte fener mili delik tasarımı

    • Fener mili ekstra genişlikte delik ile tasarlanmıştır 8” (Ø 66 mm)
    • Maksimum tornalama çapı : Ø 260 mm
    • Maksimum tornalama boyu : 600 mm

Yüksek Rijitlikte Fener mili

    • Geniş çapı, çift sıralı ve silindirik tip rulmanları sayesinde Fener mili eksenel ve radyal yükleri taşımada çok rijit ve sağlamdır.

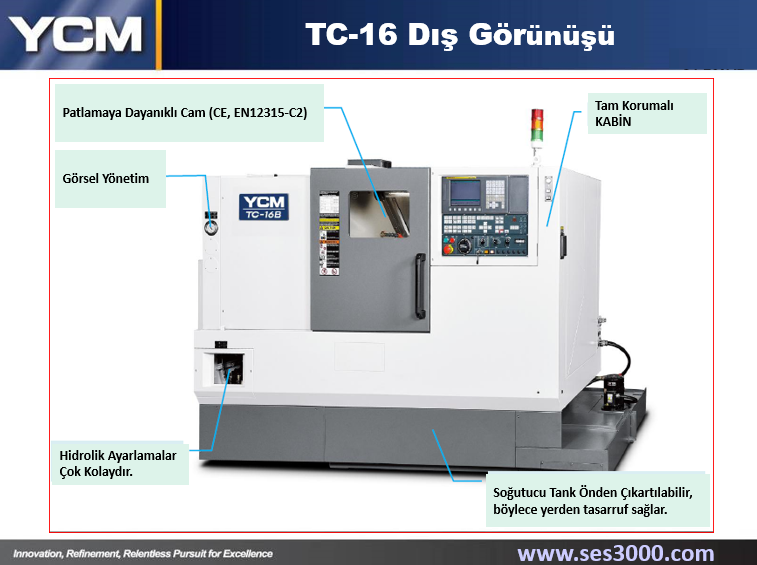

Çok kullanışlı tasarım

    • 45o eğik banko tasarımı, talaşları atmak için boşluğu genişletir.
    • Teleskobik koruyucular ve soğutma suyu duş sistemi kolay talaş atmak üzere tasarlanmıştır.
    • TC16 Serileri, görsel yönetim şeklinde kombine edilmiştir. Yağ basınç göstergesi hemen ön tarafta görünür bir yerdedir, böylece operatör yağ basıncını çok kolayca kontrol edebilmektedir.

SUPER Gövde Yapısı

    • MEEHANITE® döküm gövde yüksek sönümleme kapasitesine sahiptir.
    • Tek-parça eğik banko ve ekstra genişlik makinanın yüksek hassasiyetinin ve yüksek güvenirliliğinin en önemli güvencesidir.

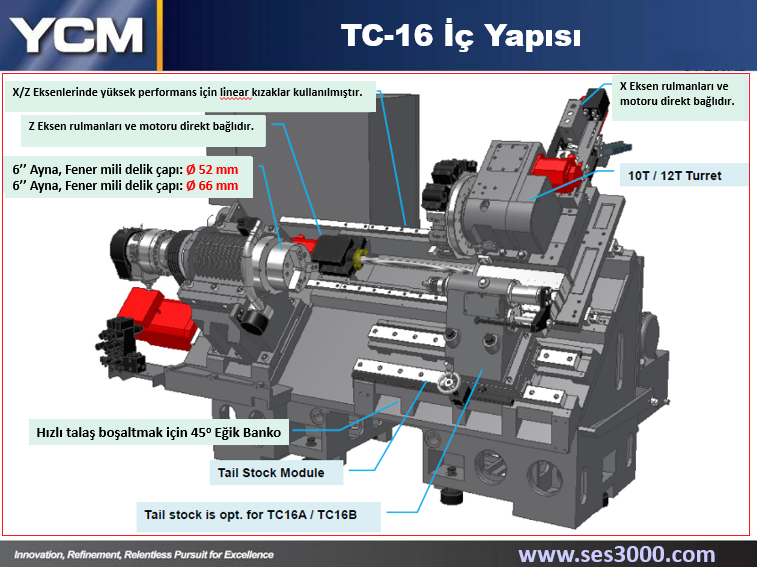

Yüksek Hızlı ve Yüksek Hassasiyetli X/Z Eksen İlerlemeleri

    • Düşük direnç ve düşük sürtünme ile linear kızaklı tasarım makinayı hızlandırır ve hem kesme esnasında hem de boştaki hareketlerde çok hızlıdır.
    • X ve Z Eksenlerdeki motorların Direk tahrikli (Direct Drive) olması sayesinde vida mili boşlukları yok denecek kadar azdır ve pozisyonlama hassasiyeti çok yüksektir.

Hızlı ve Güvenilir Taret

    • Hızlı ve güvenilir taret, çok hızlı indekslemesi ve yerinde sağlam durması için SERVO motor ile dönmektedir ve hidrolik olarak kilitlenmektedir.
    • Yüksek pozisyonlama hassasiyeti, yüksek işleme ve tekrarlama hassasiyetleri için çok geniş çaplı kavrama (kaplin) kullanılmaktadır.
