NP600L CNC Tel Erezyon Tezgahı
Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI
HAVUZLU TİP ve OTOMATİK TEL TAKMALI EXCETEK V650G PLUS YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC TEL EREZYON TEZGAHI
Aksesuarları
| Özellikleri : | NP600L |
| Maksimum Parça Boyutları (mm) : | 1000 x 700 x 345 |
| X Hareketi (mm) : | 600 |
| Y Hareketi (mm) : | 400 |
| Z Hareketi (mm) : | 350 (Opsiyon: 410 mm) |
| Kesme Açısı : | 30º lik AÇILI KESİM |
| Tabla Yükü : | 800 Kg. |
| Makinenin Ağırlığı : | 4.700 Kg. |

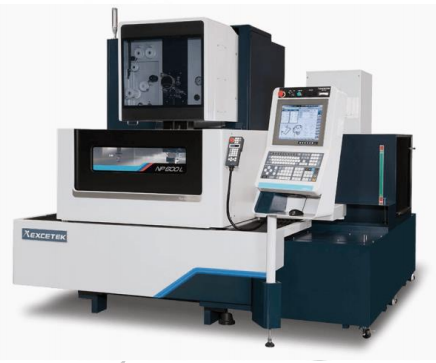

YCM EXCETEK NP600L (Havuzlu)
CNC TEL EREZYON Tezgahı
Standard Aksesuarları
- İŞLEME BOYUTLARI : X600 mm, Y400 mm, Z350 mm
- Maksimum İş parçası boyutları : 1000 x 700 x 345 mm
- TABLA YÜKÜ :800 Kg.
- Tel Çapı : ø 0.15 ~ ø 0.3 mm
- HAVUZLU SİSTEM
- AKILLI ve KOLAY KULLNIM ÖZELLİĞİ
- Bir çok kesme teknolojilerine sahip
- Kolay kullanıma sahip arayüz
- Uzaktan izleme ve takip özelliği
- Pratik kullanım sağlayan diyalog yöntemi ile kullanılan özellikler

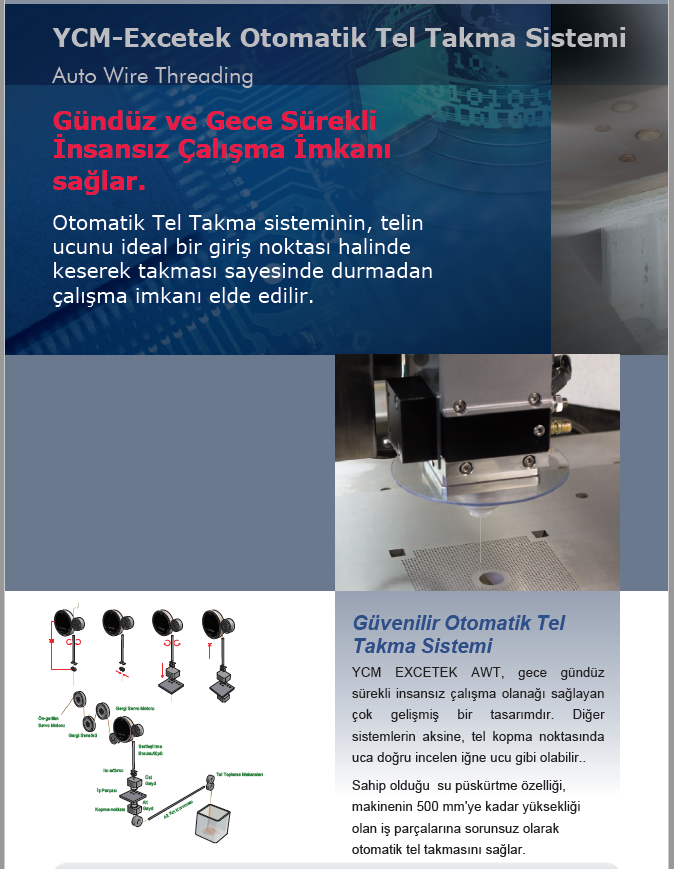

- AWT – YÜKSEK HIZLI GÜVENİLİR Otomatik Tel Takma Özelliği (Opsiyon)
- Yüksek hızlı güvenilir AWT
- Kanala Tel Takma Özelliği
- Su altında tel takma özelliği
- Çok gözlü veya progresiv kalıpların işlenmesinde personel ve işletme maliyetlerin azaltır
- Modellerinde GELİŞTİRİLMİŞ KESME PERFORMANSI
- DPM – Dijital Güç Yöneticisi Modülü ile farklı yüksekliklerdeki kademeli parçaları keserken hızı, ilerlemeyi ve hassasiyeti makine kendisi ayarlar. (Opsiyon)
- Kesme esnasında elektrik akımını deşarj etmeyi sabitleyici
- HP AVR Yüksek Güçlü Otomatik Voltaj Regülatörü (15 kVA)–Yüzey kalitesini iyileştirir (Ra 0.30 µm)
- Yeni köşeleri kontrol ederek kesme stratejisi
- Manuel yarıçap işleme özelliği
- Telin parçaya giriş çıkışlarında bıraktığı izi azaltan özeliğe sahiptir (6 µm’den 2.5 µm’ye düşer)
- Yeni mikron mertebesinde kesme devresi
- Güç Tasarrufu Sağlama ve Düşük Maliyetli Çalıma İmkanı
- AKILLI Güç Yönetimi
- Tel tüketimi daha azdır
- Bakımı kolay ve servis maliyetleri düşüktür
- Lineer Cetvel (X/Y Eksenleri)
- 30º lik AÇILI KESİM (Konik ve 4 Eksen Kesim Yapabilir)
- OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
- KAĞIT FİLTRE SİSTEMİ (2 adet)
- TAKIM ÇANTASI
- 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
- Alt ve Üst Su Nozulları (0.25mm)
- 0.25 mm ’lik 5 Kg. PRİNÇ TEL
- İyon Değişim Reçinesi (10 Litre)
- SOĞUTMA UNİTESİ (Yalıtkan)
- PC BAZLI KONTROL SİSTEMİ ve WINDOWS XP-E İşletim Sistemi
- 64 Bit, Yüksek hızlı (High Speed) CPU
- 15” Dokunmatik Ekran, Klavye ve Mouse
- LAN, USB Sürücü, Disket Sürücü, RS232
- Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
- UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
- BAĞLAMA KİTİ
- ÇALIŞMA LAMBASI
- KULLANIM KİTAPLARI (MANUELLERİ)
- KOMPLE KAPALI KASA
- UZAKTAN KUMANDA PANELİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- NAKLİYE + SİGORTA
- 1 YIL MEKANİK GARANTİ
- 2 YIL KONTROL SİSTEMİ GARANTİSİ
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:
| İsteğe Bağlı Aksesuarların Tanımları : |
| HP AVR – Yüksek Güçlü Otomatik Voltaj Regülatörü 15 kVA (Trafo ile entegre) |

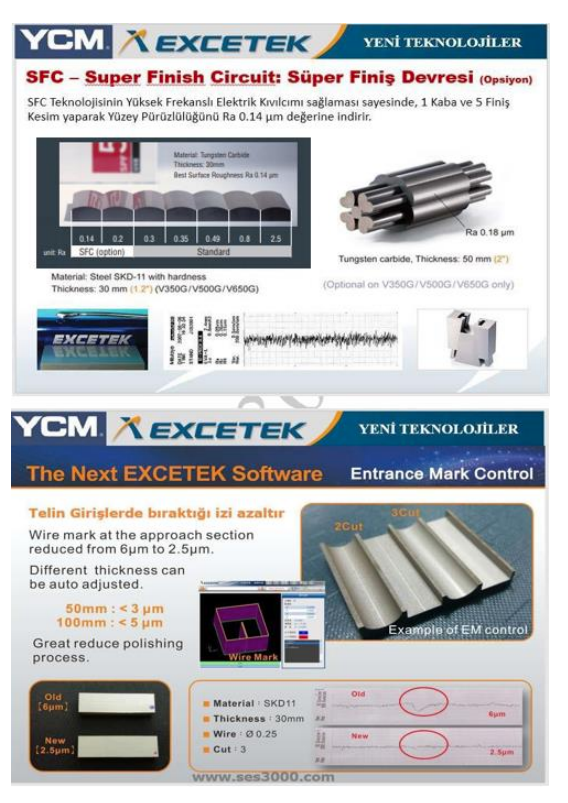

| Süper yüzey kalitesi Devre TEKNOLOJİSİ – Daha iyi yüzey kalitesi için (Ra : 0.14) |
| DPM (Digital Power Manager) |
| Z Eksen Hareketi 410 mm |
| Z Eksen Hareketi 500 mm |
| Alt ve Üst Tel gaydı (Ø 0.15 mm, Ø 0.20 mm, Ø 0.25 mm, Ø 0.30 mm) |
| Alt ve Üst Su nozulu |
| Filtre |
| Tel Makarası (0.25mm), 5 kgs/makara |
| Ön kapının 2 kademeli olması |
| SMS – Telefona mesaj gönderme özelliği |
| YCM SolidCNC Wire – Tel Erozyon CAD/CAM Sistemi |
| MasterCAM Wire – 5 Eksen Tel Erozyon CAD/CAM Sistemi (USD 5,600 yerine Makine ile birlikte olan Özel fiyat) |
Teknik Özellikler
YCM – NP600L TEKNİK ÖZELLİKLERİ
| MODEL : | NP600L (HAVUZLU) | |
| MAKİNA ÖZELLİKLERİ : | ||
| Maksimum İş Parçası Boyutları | 1000 x 700 x 345 mm | |
| Maks. İş Parçası Ağırlığı | 800 kg. | |
| X Ekseni | 600 mm | |
| Y Ekseni | 400 mm | |
| Z Ekseni | 350 mm (410 mm) | |
| U Ekseni | 160 mm | |
| V Ekseni | 160 mm | |
| Motor Sistemi | AC Servo Motor | |
| Tel Çapı | Ø 0.15 ~ Ø 0.3 | |
| Maksimum Kesme Açısı | ± 30° / 100 mm | |
| CNC Kontrol Sistemi | PC BAZLI, Windows XP-E | |
| Kesim Güç Ünitesi : | ||
| Güç Ünitesi | AC /DC MOSFET | |
| Yüzey Kalitesi | 0.30 standart (0.14 µm ops.) | |
| Akıllı Ateşlemeli – Güç Ünitesi | Ultra-İnce, Katı plaka | |
| Maks. Kesme Hızı | 250 mm² / Ø 0.25 mm tel ile ve
Düz doğrusal kesimlerde |
|
| Gerekli Elektrik Sistemi | 3 Faz, 220V / 380V, %10 25A, 18 KVA | |
| CNC Ünite : | ||
| Kontrol Sistemi | Pentium 2 IPC Endüstriyel Bilgisayar | |
| Hafıza Sistemi | 64 MB DOM | |
| Ekran Sistemi | 15” TFT Tipi Dokunmatik Ekran | |
| Bilgi Girişleri | USB Sürücü, Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur | |
| Servis Kontrolü | Komple kapalı devre servis kontrol sistemi | |
| Değer Giriş Hassasiyeti | 0.0001 | |
| Maks. Giriş Değeri | ± 9999.9999 | |
| Interpolasyon Fonksiyonu | Doğrusal (Linear) / Dairesel (Circular) | |
| Pozisyonlama Komut Biçimi | Eklemeli (Incremental) / Mutlak (Absolute) | |
| Şablon Döndürme | 0 ~ 360° | |
| YCM NP400L TEKNİK ÖZELLİKLERİ
Filtreleme Sistemi : |
||
| Filtre (Tank) Kapasitesi | 900 Litre | |
| Filtre Malzemesi | Kağıt Filtre | |
| Reçine Kapasitesi | 10 Litre | |
| Su İletkenlik Kontrolü | Otomatik | |
| Su Isı Kontrolü | Otomatik | |
| GENEL ÖZELLİKLER : | ||
| Güç Sarfiyatı | 15 kVA | |
| Makine Ağırlığı | 4.700 Kg | |
| Kapladığı Alan (mm) | 2670 x 2965 x 2300 | |

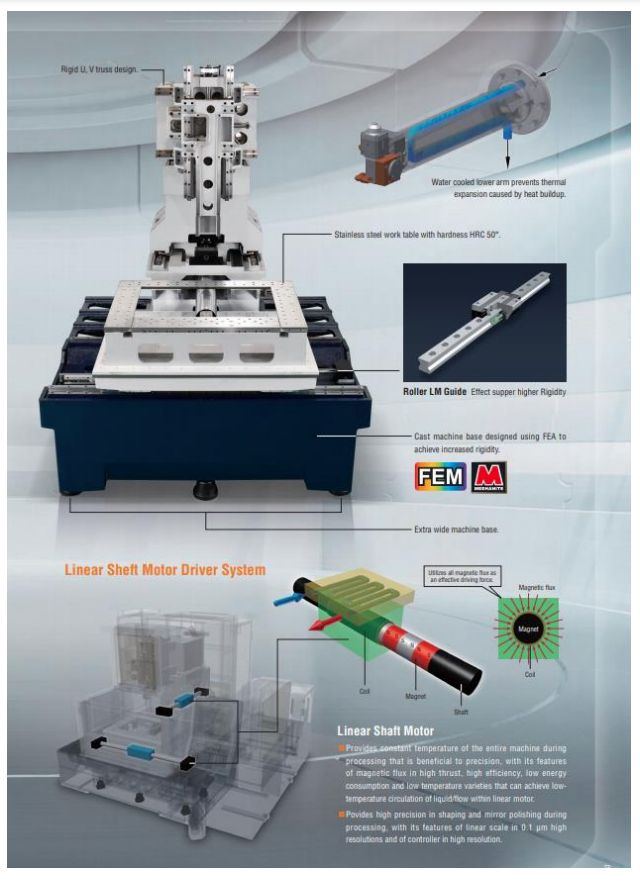

TASARLANMIŞ GÖVDE
|
||
