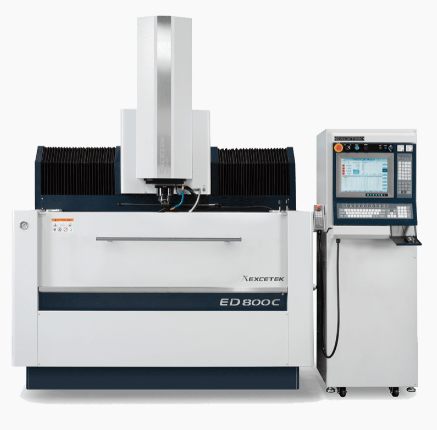

ED800C CNC Dalma Erezyon Tezgahı
Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI
OTOMATİK EXCETEK ED800C-75N YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC DALMA EREZYON TEZGAHI
Aksesuarları
| Özellikleri : | ED800C-75N |
| Maksimum Parça Boyutları (mm) : | 1700 x 1000 |
| X Hareketi (mm) : | 800 |
| Y Hareketi (mm) : | 600 |
| Z Hareketi (mm) : | 500 |
| Yüzey Hassasiyeti : | 0.30 µm/Ra |
| Tank Kapasitesi : | 1.430 L |
| Maks. Elektrot Ağırlığı : | 300 Kg. |
| Maks. Parça Ağırlığı : | 5.000 Kg. |
| Makinenin Ağırlığı : | 5.300 Kg. |
YCM EXCETEK ED800C-75N
CNC DALMA EREZYON Tezgahı
Standard Aksesuarları
- İŞLEME BOYUTLARI : X800 mm, Y600 mm, Z500 mm
- Maksimum İş parçası boyutları : 1.700 x 1.000 mm
- MAKSİMUM PARÇA AĞIRLIĞI : 5,000 Kg.
- MAKSİMUM KESME AKIMI: 75 AMPER
• 3-EKSENDE FUL CNC ÇALIŞIR, DİREKT BAĞLI AC SERVO MOTORLAR VARDIR
• PC Bazlı Kontrol Sistemi
• X,Y ve Z Eksenlerinde Vida Milleri (BALL SCREW) Vardır.
• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ
• 3 Eksende Optik Cetvel (X/Y/Z Eksenleri)
• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ
• 3 Eksende Optik Cetvel (LINEAR SCALES)
• PÜSKÜRTME NOZULU (1 adet)
• ELEKTROT TUTUCUSU,
• OTOMATİK YANGIN SÖNDÜRÜCÜ
• HALOJEN ÇALIŞMA LAMBASI (1 adet)
• SEVİYE AYAKLARI VE AYAR CİVATALARI
• DUŞLAMALI YIKAMA ÜNİTESİ
• KAĞIT FİLTRE (1 adet)
• ½ MATKAP MADRENİ (PENSİ)
• TAKIM KUTUSU (1 set)
• BAĞLAMA KİTİ (1 set)

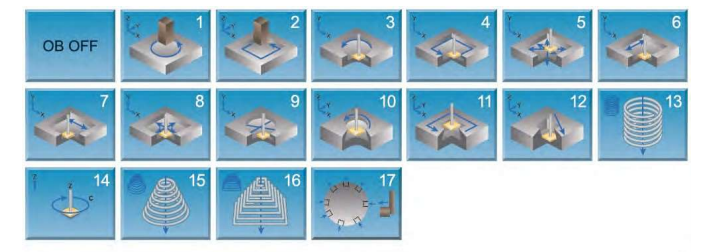

• HER YÖNE ve YUKARI KESİM CNC Hareketli Kesim
• CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• KULLANIM KİTAPLARI
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• NAKLİYE + SİGORTA
• 1 YIL MEKANİK GARANTİ
• 2 YIL KONTROL SİSTEMİ GARANTİSİ
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:
| İsteğe Bağlı Aksesuarların Tanımları : |
| Yağ Soğutucu Ünite (1 Tonluk) |
| Yağ Soğutucu Ünite (1.5 Tonluk) |
| Kalıcı Manyetik Tabla (400 x 200 mm) |
| Tungsten karbür kıvılcım devresi |
| Ekstra Yangın Söndürücü |
| Ekstra KAĞIT Filtre (1 set) |
| C-Eksen Kolondan hareketli (4. Eksen) |
| Otomatik Elektrot Değiştirme (4T ATC, System 3R veya Erowa) |
| Otomatik Elektrot Değiştirme (4T ATC, Taiwan Malı) |
Teknik Özellikler
YCM – ED800C-75N TEKNİK ÖZELLİKLERİ
| MODEL : | ED800C-75N |
| MAKİNA ÖZELLİKLERİ : | |
| Tabla Ölçüsü: | 1250 x 750 mm |
| X Hareketi: | 800 mm |
| Y Hareketi: | 650 mm |
| Z Hareketi: | 500 mm |
| Koç kafa’dan İş Parçasına Mesafe | 460 ~ 960 mm |
| Maksimum Elektrot Ağırlığı | 300 Kg |
| Maksimum İş Parçası Ağırlığı | 5000 Kg |
| Filtreli Yağ Tankı Ebatları (W x D x H) | – |
| Makine Ünite Ağırlığı | 5300 Kg |
| Dış Ebatlar (W x D x H) | 3150 x 3150 x 3100 mm |
| JENERATÖR (CNC) Özellikleri 75N | |
| Maks. İşleme/Kesme Akımı | 75 A |
| Toplam Güç girdisi | 6.0 KVA |
| Maks. Metal kaldırma Oranı | 600 mm3 / dak. |
| Min. Elektrot Aşınma Oranı | % 0.3 |
| Yüzey Hassasiyeti | 0.30 µm Ra. |
| Net Ağırlık | 300 Kg |
| Dış Ebatlar (W x D x H) | 610 x 610 x 1885 mm |
| CNC SERİSİ MAKİNE
İZALATÖR TANKI ED800C-75N |
|
| Tank Kapasite | 1430 Litre |
| Pompa | 2 adet x 2 HP |
| Net Ağırlık | – |
| Filtre Metodu | 6 Adet Kağıt Filtre |
| Dış Ebatlar (W x D x H) | 3150 x 3150 x 3100 mm |

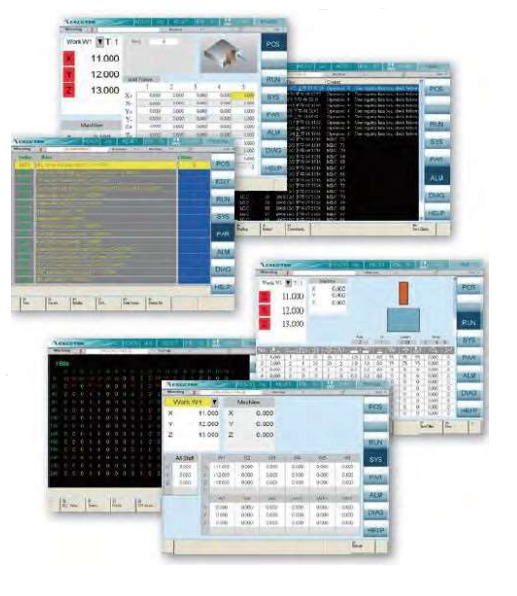

ED800C-75N KONTROL SİSTEMİ ÖZELLİKLERİ
ED800C-75N JENERATÖR ÖZELLİKLERİ
Üstün Erezyon Fonksiyonu
EDM’in EXCETEK’i, daha az elektrot aşınması ve hızlı erozyon hızına sahip,
kendinden MOSFET kıvılcım devresinin tümünü oluşturur, cila için kolay
pürüzsüz yüzey pürüzlülüğü ile ayna erozyonunu sağlayabilir.
Bakımı Çok Basit
EXCETEK EDM Jeneratörü, ön ve arka montaj modülü tasarımını, devre
fonksiyonunun açık olduğunu, her bir devrenin sigorta korumasına sahip
olduğunu, kontrol bakımı ve değişim PCB’si için kolay olduğunu, kullanıcıya
kolay ve hızlı hizmet kalitesi sunmasını sağlar.
Performansı ile kararlı Jeneratör
Ön ve arka ayrı çift ısı akış sistemi, sıcak bileşen ve soğuk devre ayrı,
elektronik bileşen. jeneratör çalışma istikrarlı, neredeyse sıfır bakım
geliştirmek için yeterli soğutucu.
Satış sonrası hizmet kalitesi mükemmel
EDM EXCETEK satış sonrası servis sistemi, operasyon, Eğitim, Bakım,
Uygulama, profesyonel yönetim teknolojisinin öncülüğüne göre, satış sonrası
servis desteğinden sonra servis kalitesinin ve müşterinin rahatsızlık
korkusunun sağlanması dahil olmak üzere, tam kapsamlı satış sonrası hizmet
sistemi sunmaktadır.
