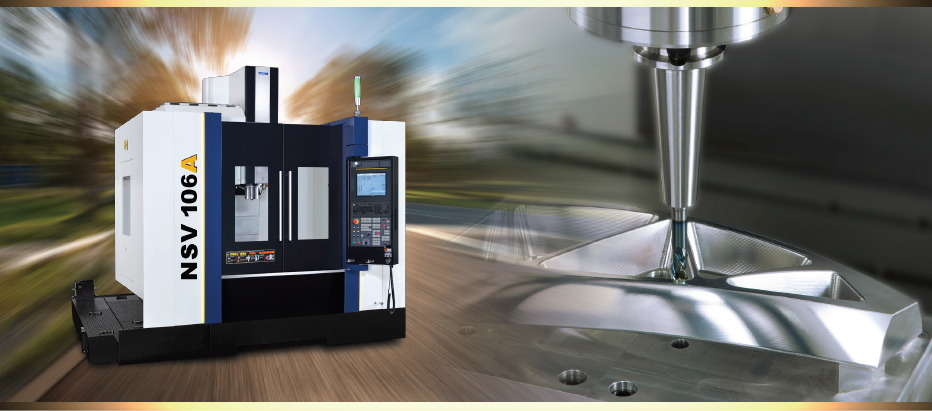

YCM – NSV106A Yüksek Hızlı, Hassas ve Rijit CNC İŞLEM MERKEZİ

YCM NSV Serisi Modelleri – Seçim için tıklayınız…

[one-fifth-first]

YCM NSV66A

(X660, Y510 mm)

[/one-fifth-first] [one-fifth]

YCM NSV106A

(X1020, Y600 mm)

[/one-fifth] [one-fifth]

YCM NSV156A

(X1530, Y650 mm)

[/one-fifth] [tabby title=”Aksesuarlar”]

SUPERMAX YCM – NSV106A CNC İŞLEM MERKEZİ

Standard Aksesuarları

• MASURSALI RULMANLI (PRİZMATİK) KIZAK SİSTEMLİ
• İŞLEME BOYUTLARI: X1020 mm, Y600 mm, Z600 mm
• TABLA YÜKÜ: 700 Kg.
• BOŞTAKİ HIZLARI: X/Y : 48.000 mm/dak. Z: 32.000 mm/dak.
• KESME HIZI: 20000 mm/dak.
• 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
• 24 ATC KOLLU TİP, HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ

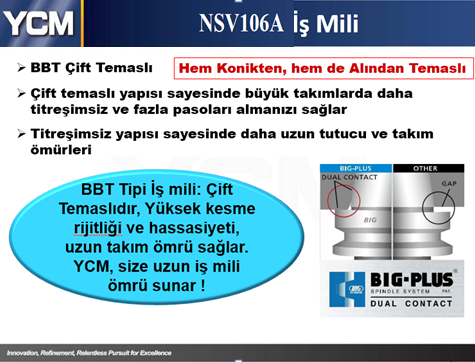

• BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE
• (Opsiyon : BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)
• İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
• HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
• HAVA ile takım ucunu soğutma özelliği
• FANUC ALFA α iIT8, 18.5kW (25HP) İş mili motoru / 120 Nm TORK
• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
• X/Y/Z EKSENLERİ Masuralı KIZAK YOLLARI
• Geniş Tabla sayesinde Tablada SARKMA OLMAZ.

• FANUC MXP 200FA YENİ KONTROL SİSTEMİ
• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU

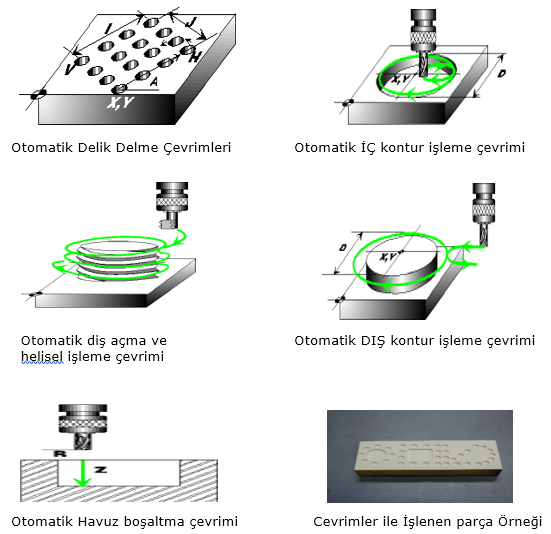

• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu Statik Parça Program Hafıza Kapasitesi – 1280M

• Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
• Pistonlu Tip Merkezi Yağlama Sistemi
• 3 adet Vidalı Tip Talaş Konveyörü (1 adet X Ekseninde ve 2 adet Y ekseninde)
• SOĞUTMA SUYU ile KIZAK YAĞINI BİRBİRİNDEN AYIRIR (Tasarım ile)
• Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
• İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
• Talaşları temizleme ve soğutma için üstten duşlama sistemi
• M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• ÜSTÜ (ROOF) DAHİL KAPALI KASA ve MANUAL EL TEKERİ (MPG)
• X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• NAKLİYE + SİGORTA
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

[tabby title=”Opsiyonlar”]

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları

Temele Bağlantı Saplamaları ve Cıvataları

Kapı Emniyetleri (CE Standartlarına uyumlu)

CE

Transformatör (400V/3Ph/50Hz)

Komple Ahşap Ambalaj ve Paketleme

İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)

24T ATC Magazin yerine 30T ATC Magazin

24T ATC Magazin yerine 30T ATC Magazin (Servo Motorlu)

24T ATC Magazin yerine 40T ATC Magazin (Servo Motorlu)

HEIDENHAIN Optik Cetveller (X/Y/Z)

Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde)

Zincir Tipi Talaş Konveyörü (Chain Type)

Paletli Tip Talaş Konveyörü (Scraper Type)

Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A)

Takım içinden su verme (30 Bar/Form A)

Takım içinden su verme (70 Bar/Form A)

Takım içinden hava ile soğutma (Su soğutma zaten varsa)

4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)

Yüksek Basınçlı Su Pompası (3 bar)

İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları

Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)

Talaşları temizleme ve soğutma için duşlama sistemi

Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)

Ortam yağını toplayıcı ünite (FX-4002 from UK)

Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)

Takım boyu ölçme Probu (METROL)

Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)

Takım boyu/çapı ölçme Probu (BLUM Z3D)

Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)

İş Parçası ölçme Probu (BLUM TC50)

İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)

MXP-200FB (1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi) için fark

JERK KONTROL; 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.

FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)

İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)

FANUC 200FA Yerine SIEMENS 828D Kontrol Sistemi olursa

FANUC 200FA Yerine Heidenhain TNC620 Kontrol Sistemi olursa

Makine kolonunu 250 mm uzatma (Hareket aynı 600 mm) + Nakliye 20″ F/R Gerekli

Takım aşınması ve ömrü yönetimi

Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)

DETRON Pnömatik Tip Döner Tabla GX-210P – Çap 210 mm ve karşı punta

DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta

YCM Ultrasonik Titreşimsiz Hassas İşleme Kafası Sistemi

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

[tabby title=”Teknik Özellikler”]

YCM – NSV106A TEKNİK ÖZELLİKLERİ

MODEL :	NSV106A
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri (Opsiyon)	45 – 12.000 dev/dak. (15.000) dev/dak.
İş Mili Koniği	BBT40
ÖN Rulman Çapı	Ø 70 mm
HAREKETLER :
X Ekseni	1020 mm
Y Ekseni	600 mm
Z Ekseni	600 mm
Fener mili merkezinden tablanın üst yüzeyine mesafe	100 700 mm
TABLA :
Tabla Boyutları	1120 x 650 mm
T Kanal (Sayısı × Genişliği × Adım)	6 x 18 mm x 100 mm
Maksimum Tabla Yükü	700 Kg.
İLERLEMELER :
Hızlı İlerleme (X/Y/Z)	48 / 48 / 32 m/dak.
Kesme Hızı İlerlemesi	1 ~ 20000 mm/dak.
Eksen ivmelenmeleri (X/Y/Z)	1g / 1g / 1g
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon)	24T (30T/48T) KOLLU TİP
Maksimum Takım (Çapı x Boyu)	Ø 76 x 300 mm
Maksimum Takım Çapı (Bir göz boş bırakarak)	Ø 125 mm/ Ø 300 mm
Maksimum Takım Ağırlığı	6 kg/adet
Çektirme Vidası Tipi	MAS-P40T-1
Takım Değiştirme Zamanı	1.8 sn.
Takım Seçim Metodu	En kısa yoldan (Random)
MOTOR :
İş Mili Motoru: (Opsiyon)	12000 d/dak. – FANUC α iIT8, 18.5kW (25HP) 15000 d/dak. – FANUC α iIT6, 18.5kW (25HP)
İlerleme Motor Gücü (X/Y)	FANUC βis22/3000 – 3.0 Kw (4.1 HP)
İlerleme Motor Gücü (Z)	FANUC βis30B/2000 – 3.0 Kw (4.1 HP)

HASSASİYET : YCM’nin Değerleri
GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE	(X/Y/Z) 0.032/0.025/0.025 mm (X/Y/Z) 0.00126/0.00098/0.00098 mm
GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE	±0.018/0.015/0.015 mm (X/Y/Z) 0.0007/0.00059/0.00059 mm
GENEL ÖZELLİKLER :
Hava Basıncı	5.5 Kg / cm2
Güç Sarfiyatı (Trafo)	41.5 kVA (45 kVA)
Makine Ağırlığı	7.000 kgs
Kapladığı Alan (mm)	3245 (3835) x 3246 x 3060

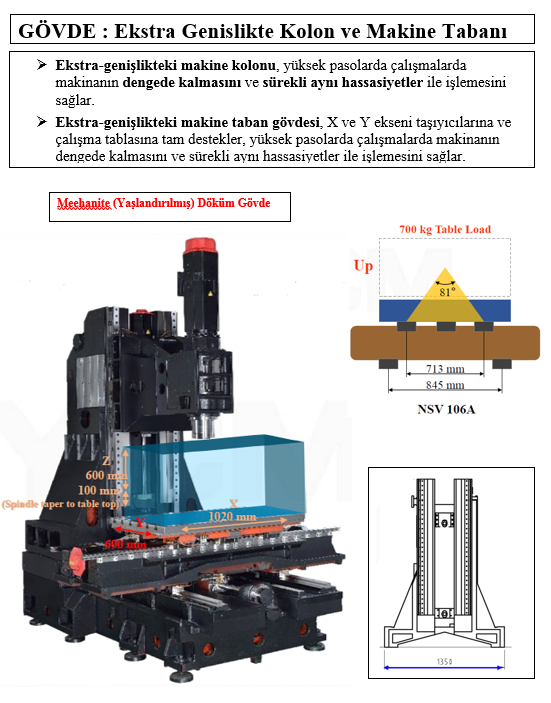

GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE Geniş Taban Gövde Geniş Z Ekseni Kolonu X/Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır. Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez. X/Y/Z Kızakları MASURALI Tip Kızaktır Bu Makinada Kesme Sıvısına (Bor yağ) Kesinlikle Kızak Yağı Karışmaz. Bu Makinada Elektrik Kesilince Kesinlikle Dalma Olmaz. ISO9001 ISO14001 CE DONANIMI ve KORUMALAR YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE Ses3000 SERVİS GÜVENCESİ

FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

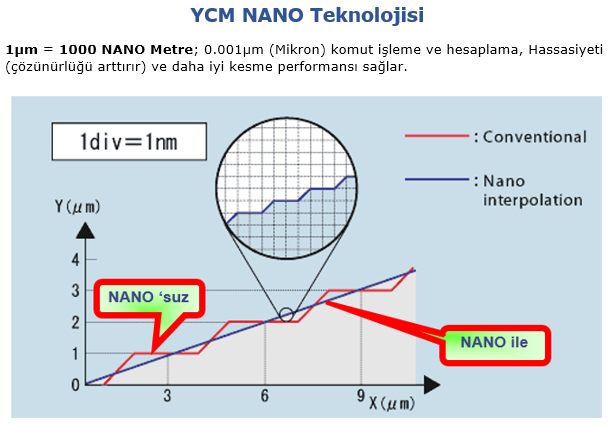

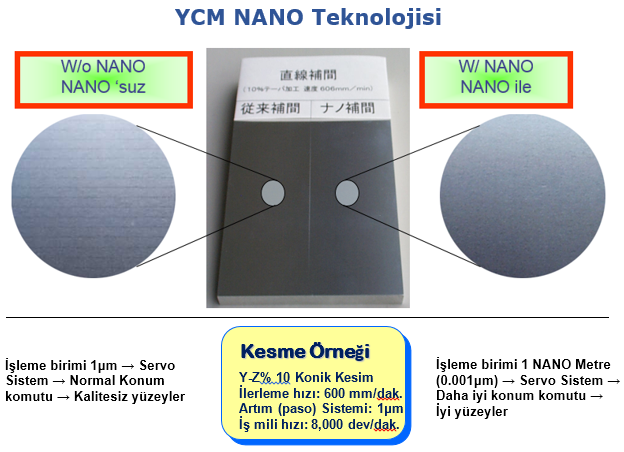

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

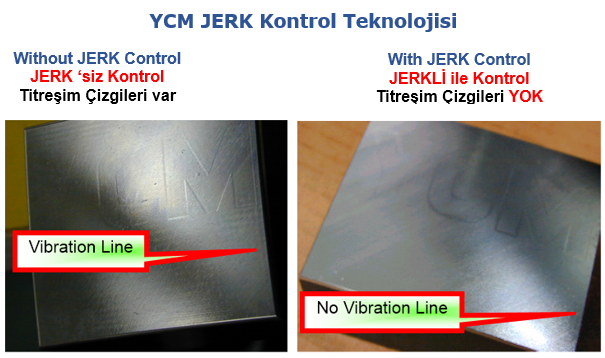

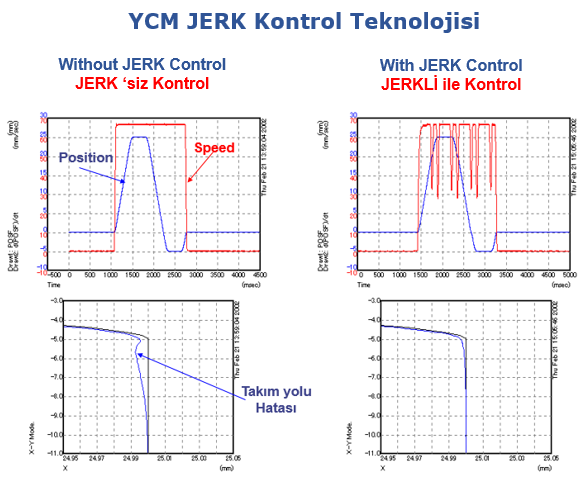

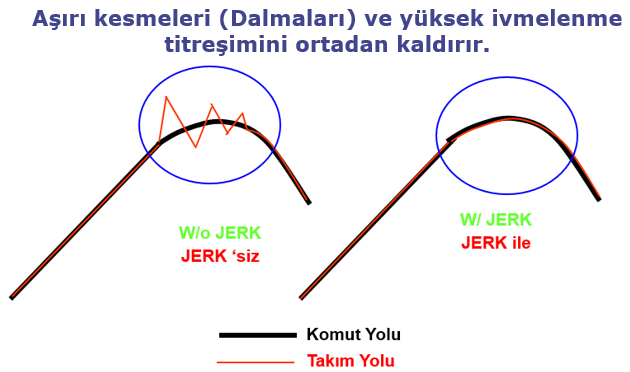

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağlar.

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.
