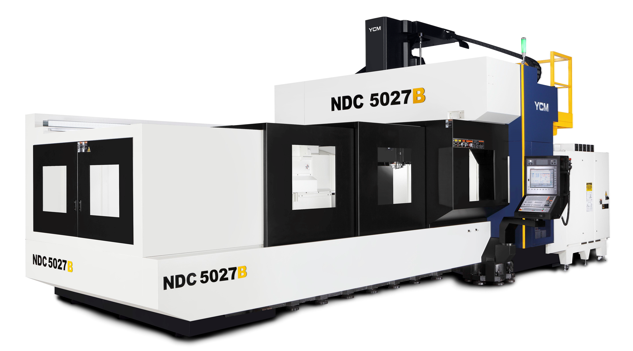

YCM-NDC5027B-Köprü Tipi Cnc Dik İşlem Merkezi
YCM – NDC5027B Yüksek RİJİTLİKTE ve KAPASİTEDE
ÇİFT KOLONLU KÖPRÜLÜ TİP
YCM – NDC5027B YÜKSEK RİJİTLİKTE ve KAPASİTEDE
YCM NDC Serisi Modelleri – Seçim için tıklayınız…
YCM NDC Serisi Modelleri – Seçim için tıklayınız…
[one-fifth-first]
YCM NDC3027B
(X3200, Y2700 mm)
[/one-fifth-first] [one-fifth]
YCM NDC4027B
(X4200, Y2700/2800)
[/one-fifth] [one-fifth]
YCM NDC5027B
(X5200, Y2700/3100)
[/one-fifth] [one-fifth]
YCM NDC6027B
(X6200, Y2700/3100)
[/one-fifth] [tabby title=”Aksesuarları”]
| Özellikleri : | NDC5027B |
| X Hareketi (mm) : | 5200 |
| Y Hareketi (mm) : | 3,200 |
| Z Hareketi (mm) :
(Opsiyon) |
762 (200+762)
(1,016 mm) |
| Kolonlar Arası Mesafe (mm) : | 2700 |
| İş Mili Hızı (dev/dak.) : | BBT50 – 6.000 dev/dak. – 35 HP
Opsiyon: (10.000 dev/dak. – 30 HP ) |
| İş Mili Torku (Opsiyon) : | 722.6 Nm (477.5 Nm) |
| Magazin Takım Sayısı (ATC) : | 32T ATC (Opsiyonlar: 40/60/120T) |
| Tabla Yükü (Kg) : | 18.000 |
| Makine Ağırlığı (Kg) : | 44.000 |
YCM – NDC5027B (ÇİFT KOLONLU) için
STANDART AKSESUARLAR
- İŞLEME BOYUTLARI: X5200 mm, Y3200 mm, Z762 (1,016) mm
- Z Ekseni 250 mm Kolon Uzatması (Opsiyon)
- TABLA BOYUTLARI: 5000 x 2200 mm
- Tabla YÜKÜ: 18.000 Kg.
- BOŞTAKİ HIZLARI: X/Y/Z : 12/15/15 m/dak.
- KESME HIZI: 10.000 mm/dak.
- 32T MAGAZİN (KOLLU TİP) – Opsiyon: 40T/60T/120T / ATC’siz
- Takım bırakma sistemi (Unclamping) için pedal
- Yüksek GÜÇLÜ ve TORKLU İş mili paketi
- İş Mili Koniği: BBT50
- İş Mili Hızı: 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
- İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)
- İş milinde YÜKSEK TORK için ŞANZUMAN (Gearbox)
- Tork Değeri: 722.6 Nm (Opsiyon 477.5 Nm)
- Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
- Yüksek Torklu İş mili motoru: 35 kW / 47,6 HP (Opsiyon 45 kW / 61,2 HP)
Opsiyon:
- İş Mili Hızı: 10,000 dev/dak.
- IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
- Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
- Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
- İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (477.5 Nm)
- Model: FANUC α iIL26/10000-B ve Sürücü: FANUC αi SP30-B, 45 kW (61.2 HP) Yüksek Torklu İş mili motoru ve Sürücüsü
- FANUC MXP 200FB+ YENİ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
- 1 ms okuma hızı, 400 Blok NC Programı Önden Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- DATA SERVER
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
- X EKSEN Hareketi ŞANZUMANLI
- Y/Z – Eksenleri: Direkt Tahrik (Direct Drive)
- X Ekseninde ağır yüklere göre tasarlanmış 2 adet MASURALI roller RULMANLI KIZAKLAR
- Y Ekseninde 2 adet MASURALI roller açılı ayarlanmış Rulmanlı kızaklar
- Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
- Soğutma suyu pompası ve tankı
- Hidrolik karşı ağırlık dengeleyicisi
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
- Pistonlu Tip Merkezi Yağlama Sistemi
- ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
- KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
- HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
- X, Y ve Z KIZAKLARI KORUYUCULARI
- X EKSENİNDE VİDALI TİP TALAŞ KONVEYÖRÜ
- TALAŞ KONVEYÖRÜ
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL KONTROL SİSTEMİ, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
- Manuel “Universal”, “90 Derece Açılı” ve “90 derece Açılı Uzatılmış” Kafalar (Opsiyonel)
| İsteğe Bağlı Aksesuarların Tanımları : |
| Elektrik kabinini klima ile soğutma |
| Temele Bağlantı Saplamaları ve Cıvataları |
| Kapı Emniyetleri (CE Standartlarına uyumlu) |
| CE |
| Transformatör (400V/3Ph/50Hz) |
| Komple Ahşap Ambalaj ve Paketleme |
| BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı |
| Z Kolonunu Uzatma 250 mm |
| Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma |
| Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için) |
| Uzatılmış KAFA / 2000 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için) |
| Manuel Açılı KAFA 1500 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için)) |
| Universal (5 Eksen) Manuel Açılı Kafa (C45-YC-01 / 1500 d/dak.) (Manuel-Elle takılır) |
| İş milini ve Şanzumanı soğutma sistemi |
| 32T ATC Magazin yerine 40T ATC Magazin |
| 40T ATC Magazin yerine 60T ATC Magazin |
| 40T ATC Magazin yerine 120T ATC Magazin |
| HEIDENHAIN Optik Cetveller (X/Y/Z) |
| Vidalı tip Talaş Konveyörü |
| Zincir Tipi Talaş Konveyörü |
| Paletli Tipi Talaş Konveyörü Farkı |
| Takım içinden hava ile takım ucunu soğutma özelliği (Üstü-Roof açık) |
| Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve
(daha sonradan takılamaz) |
| Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof) |
| 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri) |
| Yüksek Basınçlı Su Pompası (3 bar) |
| İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları |
| Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır) |
| HEIDENHAIN HR 550 FS Kablosuz EL Çarkı |
| Takım boyu/çapı ölçme Probu (BLUM Z3D) |
| Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü) |
| İş Parçası ölçme Probu (BLUM TC50) |
| İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile) |
| Takım aşınması ve ömrü yönetimi |
| Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
YCM – NDC5027B TEKNİK ÖZELLİKLERİ
| MODEL : | NDC5027B |
| İŞ MİLİ MİLİ : | |
| Maksimum İş Mili Devri
(Opsiyon IDD-Direkt Bağlı) |
45 6.000 dev/dak.
(IDD-Direkt Bağlı: 100 10.000 dev/dak.) |
| İş Mili Koniği | BBT50 |
| İş Mili Gücü (Std.) / Tork
Opsiyon: |
35 kW (47.6 HP) / 722.6 Nm
45 kW (61.2 HP) / 477.5 Nm |
| HAREKETLER : | |
| X Ekseni | 5200 mm |
| Y Ekseni (Opsiyon) | 2700 (3200) mm |
| Z Ekseni
(Opsiyon) |
762 mm
(1,016 mm) |
| Fener mili merkezinden tablanın üst yüzeyine mesafe
(Opsiyon – Kolon uzatma ile) |
200 962 mm
(200 1216 mm) |
| Kolonlar arası mesafe | 2700 mm |
| TABLA : | |
| Tabla Boyutları | 5000 x 2200 mm |
| Maksimum Tabla Yükü | 18.000 Kg. |
| T Kanal (Sayısı × Genişliği × Adım) | 11 x 28 mm x 200 mm |
| İLERLEMELER : | |
| Hızlı İlerleme (X/Y/Z) | 12 / 15 / 15 m/dak. |
| Kesme Hızı İlerlemesi | 1 ~ 10000 mm/dak. |
| Vidalı Mil Çapları (X/Y/Z) | – |
| ATC – Otomatik Takım Değiştirme Ünitesi : | |
| Takım Magazini Kapasitesi (Opsiyon) | 32T (40T /60T/120T) |
| Takım Değiştirme Metodu | Kollu Tipi |
| Maksimum Takım (Çapı x Boyu) | Ø 125 mm x 350 mm |
| Maksimum Takım Çapı x Boyu (bir boş bırakarak) | Ø 240 mm x 350 mm |
| Maksimum Takım Ağırlığı
(Maks. Toplam Takım Ağırlığı) |
20 Kg./Adet (384 Kg) |
| Çektirme Vidası Tipi | MAS-P50T-1 |
| Takım Değiştirme Süresi Tak.-Takıma | 4.7 Saniye |
| Takım Değiştirme Süresi Tal.-Talaşa | 21 Saniye |
| Takım Seçim Metodu | En kısa yoldan (Random) |
| MOTOR : | |
| İş Mili Motoru | 35 kW (47.6 HP) |
| İlerleme Motor Gücü (X/Y/Z) (Z1016mm) | 9 / 6 / 7 (9) kW |
| HASSASİYET : YCM’nin Değerleri | |
| Konumlama (A) – ISO 10791-4
YCM Değerleri |
(X/Y/Z) 0.056/0.042/0.025 mm
(X/Y/Z) 0.030/0.020/0.010 mm |
| Tekrarlama (R) – ISO 10791-4
YCM Değerleri |
0.025/0.019/0.010 mm
(X/Y/Z) 0.025/0.015/0.007 mm |
| GENEL ÖZELLİKLER : | |
| Hava Basıncı | 5.5 kgf/cm，250 NL/dak |
| Yağ tankı kapasitesi – Hidrolik Ünite | Tank 135 L, basınç 70 kgf/cm，
Akış kapasitesi 54 L/dak |
| Soğutma suyu kapasitesi | Pompa MTH4-40, tank kapasitesi 720 L,
Akış kapasitesi 80 L/dak |
| Güç Sarfiyatı | 80 kVA |
| Makine Ağırlığı | 44.000 Kg |
| Makine Boyutları (mm) | 15.900 mm x 6.661 mm x 4.326 mm |
|
|
FANUC 200FB+ GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
- 1ms okuma hızı, 400 Blok NC Programı Önden Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- DATA SERVER
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- FANUC 200FB Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
- Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
- Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
- Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.

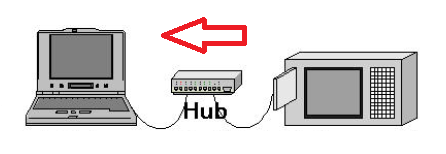

- HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
- CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.
- FANUC 200FB Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.
YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

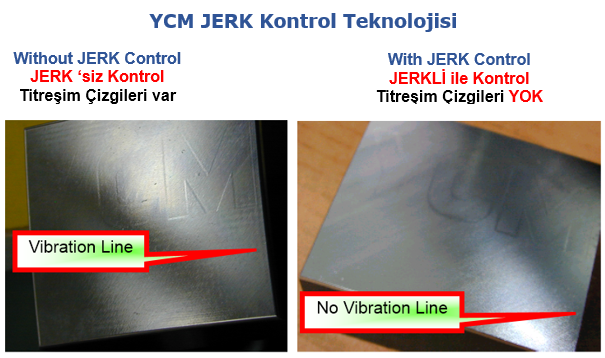

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.

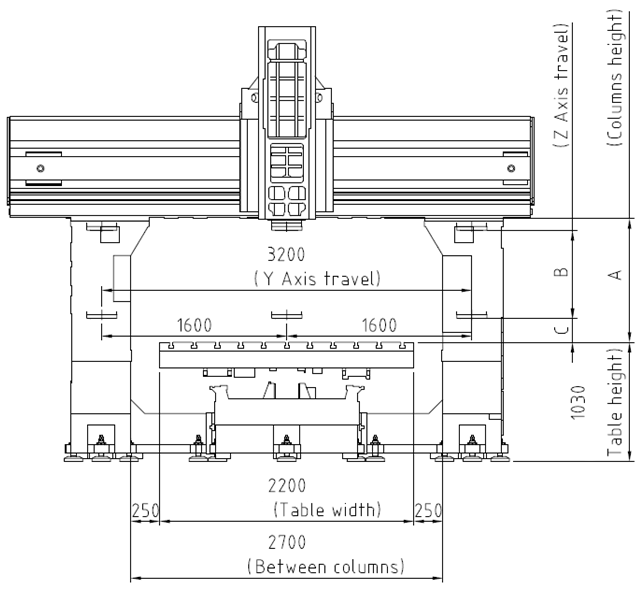

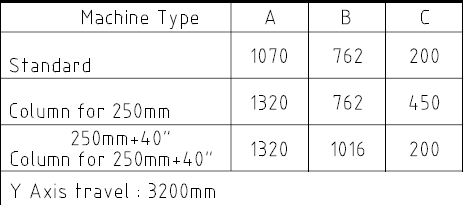

YCM NDC5027B HAREKETLERİ ve BOYUTLARI
