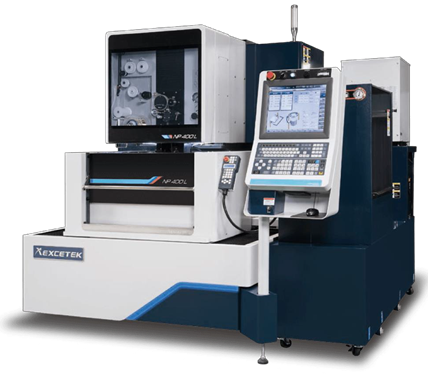

NP400L CNC Tel Erezyon Tezgahı
Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI

HAVUZLU TİP ve OTOMATİK TEL TAKMALI EXCETEK V650G PLUS YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC TEL EREZYON TEZGAHI
[tabby title=”Aksesuarları”]| Özellikleri : | NP400L |
| Maksimum Parça Boyutları (mm) : | 750 x 550 x 215 |
| X Hareketi (mm) : | 400 |
| Y Hareketi (mm) : | 300 |
| Z Hareketi (mm) : | 220 |
| Kesme Açısı : | ±22°/ 80mm AÇILI KESİM |
| Tabla Yükü : | 500 Kg. |
| Makinenin Ağırlığı : | 3.050 Kg. |
YCM EXCETEK NP400L (Havuzlu)
CNC TEL EREZYON Tezgahı
Standard Aksesuarları
- İŞLEME BOYUTLARI : X400 mm, Y300 mm, Z220 mm
- Maksimum İş parçası boyutları : 750 x 550 x 215 mm
- TABLA YÜKÜ : 500 Kg.
- Tel Çapı : ø 0.15 ~ ø 0.3 mm
- HAVUZLU SİSTEM
- AKILLI ve KOLAY KULLNIM ÖZELLİĞİ
- HAVUZLU SİSTEM
- 22º lik AÇILI KESİM (Konik ve 4 Eksen Kesim Yapabilir)
- X, Y Eksende Lineer Cetvel

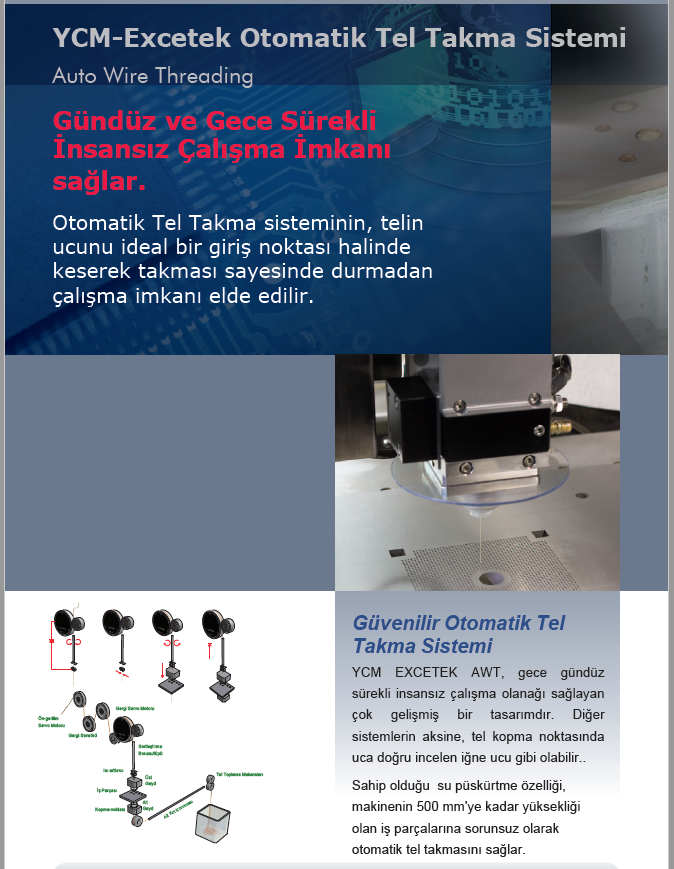

- AWT Standart
- OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
- KAĞIT FİLTRE SİSTEMİ (2 adet)
- TAKIM ÇANTASI
- 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
- İyon Değişim Reçinesi (10 Litre)
- SOĞUTMA UNİTESİ (Yalıtkan)
- PC BAZLI KONTROL SİSTEMİ ve WINDOWS XP-E İşletim Sistemi
- 64 Bit, Yüksek hızlı (High Speed) CPU
- 15” Dokunmatik Ekran, Klavye ve Mouse
- LAN, USB Sürücü, Disket Sürücü, RS232
- Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
- UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
- BAĞLAMA KİTİ
- ÇALIŞMA LAMBASI
- KULLANIM KİTAPLARI (MANUELLERİ)
- KOMPLE KAPALI KASA
- UZAKTAN KUMANDA PANELİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- NAKLİYE + SİGORTA
- 1 YIL MEKANİK GARANTİ
- 2 YIL KONTROL SİSTEMİ GARANTİSİ
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- İHTİYAÇ HALİNDE EK EĞİTİM (KONAKLAMA ALICIYA AİT)
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
İSTEĞE BAĞLI AKSESUARLAR:
| İsteğe Bağlı Aksesuarların Tanımları : |
| AVR – Otomatik Voltaj Regülatörü (Trafo ile entegre) |
| Süper yüzey kalitesi Devre TEKNOLOJİSİ – Daha iyi yüzey kalitesi için |
| DPM (Digital Power Manager) |
| Alt ve Üst Tel gaydı (Ø 0.15 mm, Ø 0.20 mm, Ø 0.25 mm, Ø 0.30 mm) |
| Alt ve Üst Su nozulu |
| Filtre |
| Tel Makarası (0.25mm), 5 kgs/makara |
| SMS – Telefona mesaj gönderme özelliği |
| YCM SolidCNC Wire – Tel Erozyon CAD/CAM Sistemi |
| MasterCAM Wire – 5 Eksen Tel Erozyon CAD/CAM Sistemi
(USD 5,600 yerine Makine ile birlikte olan Özel fiyat) |
YCM – V650G PLUS TEKNİK ÖZELLİKLERİ
| MODEL : | NP400L (HAVUZLU) | |
| MAKİNA ÖZELLİKLERİ : | ||
| Maksimum İş Parçası Boyutları | 750 x 550 x 215 mm | |
| Maks. İş Parçası Ağırlığı | 500 kg. | |
| X Ekseni | 400 mm | |
| Y Ekseni | 300 mm | |
| Z Ekseni | 220 mm | |
| U Ekseni | 80 mm | |
| V Ekseni | 80 mm | |
| Motor Sistemi | Lineer Motor | |
| Tel Çapı | Ø 0.15 ~ Ø 0.3 | |
| Maksimum Kesme Açısı | ± 22° / 80 mm | |
| CNC Kontrol Sistemi | PC BAZLI, Windows XP-E | |
| Kesim Güç Ünitesi : | ||
| Güç Ünitesi | AC /DC MOSFET | |
| Yüzey Kalitesi | 0.3 ~ 0.4 µm | |
| Akıllı Ateşlemeli – Güç Ünitesi | Ultra-İnce, Katı plaka | |
| Maks. Kesme Hızı | 250 mm² / Ø 0.25 mm tel ile ve
Düz doğrusal kesimlerde |
|
| Gerekli Elektrik Sistemi | 3 Faz, 220V / 380V, %10 25A, 18 KVA | |
| CNC Ünite : | ||
| Kontrol Sistemi | Pentium 2 IPC Endüstriyel Bilgisayar | |
| Hafıza Sistemi | 64 MB DOM | |
| Ekran Sistemi | 15” TFT Tipi Dokunmatik Ekran | |
| Bilgi Girişleri | USB Sürücü, Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur | |
| Servis Kontrolü | Komple kapalı devre servis kontrol sistemi | |
| Değer Giriş Hassasiyeti | 0.0001 | |
| Maks. Giriş Değeri | ± 9999.9999 | |
| Interpolasyon Fonksiyonu | Doğrusal (Linear) / Dairesel (Circular) | |
| Pozisyonlama Komut Biçimi | Eklemeli (Incremental) / Mutlak (Absolute) | |
| Şablon Döndürme | 0 ~ 360° | |
| YCM NP400L TEKNİK ÖZELLİKLERİ
Filtreleme Sistemi : |
||
| Filtre (Tank) Kapasitesi | 650 Litre | |
| Filtre Malzemesi | Kağıt Filtre | |
| Reçine Kapasitesi | 10 Litre | |
| Su İletkenlik Kontrolü | Otomatik | |
| Su Isı Kontrolü | Otomatik | |
| HASSASİYET : | ||
| Konumlama | 0.004 mm | |
| Yüzey Kalitesi | 0.2 µm Ra ‘nın altında | |
| GENEL ÖZELLİKLER : | ||
| Hava Basıncı | 6 Bar, 5m3 / saat | |
| Güç Sarfiyatı | 13 kVA | |
| Makine Ağırlığı | 3.050 Kg | |
| Kapladığı Alan (mm) | 2260 x 2525 x 2100 | |
TASARLANMIŞ GÖVDE
|
||
