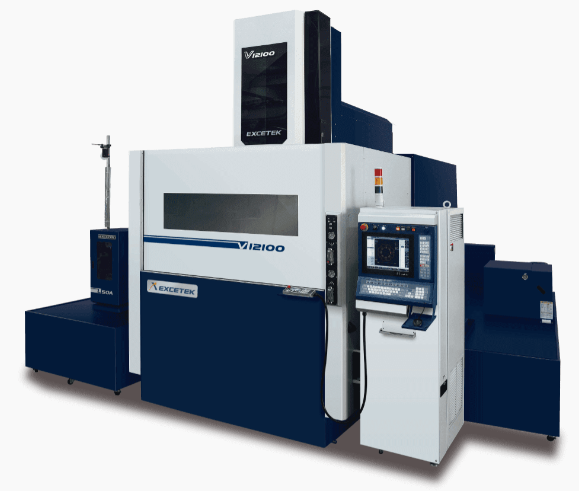

V12100 CNC Tel Erezyon Tezgahı

Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI

HAVUZLU TİP ve OTOMATİK TEL TAKMALI EXCETEK V12100 YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC TEL EREZYON TEZGAHI

[tabby title=”Aksesuarları”]
Özellikleri : V12100
Maksimum Parça Boyutları (mm) : 1650 x 1400 x 1000
X Hareketi (mm) : 1200
Y Hareketi (mm) : 1000
Z Hareketi (mm) : 1000
Kesme Açısı : ±30°/ 100mm ‘lik AÇILI KESİM
Tabla Yükü : 5.500 Kg.
Makinenin Ağırlığı : 12.950 Kg.

YCM EXCETEK V12100 (Havuzlu)

CNC TEL EREZYON Tezgahı

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X1650 mm, Y1400 mm, Z1000 mm
  • Maksimum İş parçası boyutları : 1200 x 1000 x 1000 mm
  • TABLA YÜKÜ : 5,500 Kg.
  • Tel Çapı : ø 0.2 ~ ø 0.33 mm
  • HAVUZLU SİSTEM
  • AKILLI ve KOLAY KULLNIM ÖZELLİĞİ
  • Bir çok kesme teknolojilerine sahip
  • Kolay kullanıma sahip arayüz
  • Uzaktan izleme ve takip özelliği
  • Pratik kullanım sağlayan diyalog yöntemi ile kullanılan özellikler

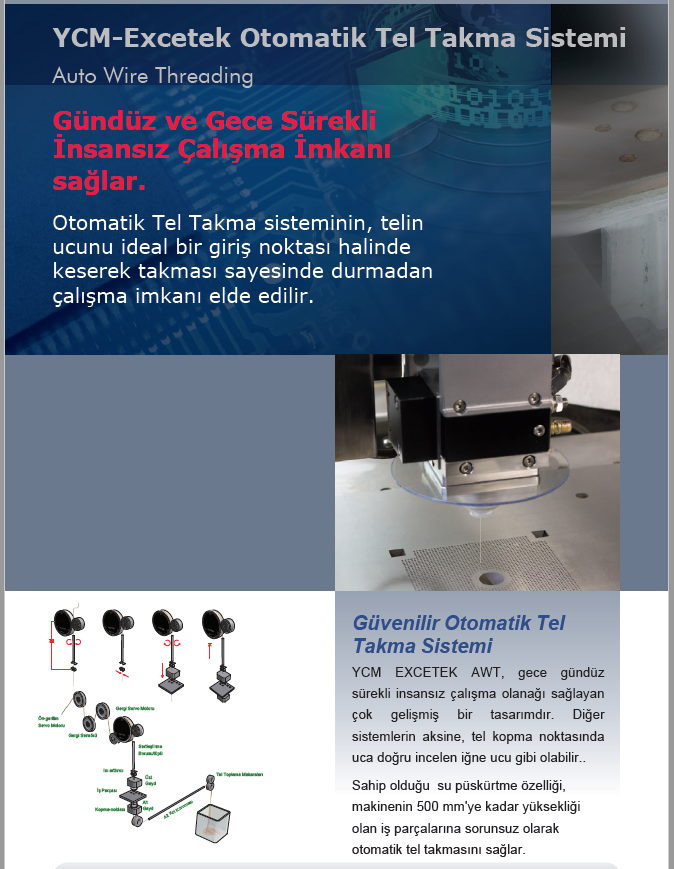

  • AWT – YÜKSEK HIZLI GÜVENİLİR Otomatik Tel Takma Özelliği (Opsiyon)
  • Yüksek hızlı güvenilir AWT
  • Kanala Tel Takma Özelliği
  • Su altında tel takma özelliği
  • Çok gözlü veya progresiv kalıpların işlenmesinde personel ve işletme maliyetlerin azaltır
  • OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
  • KAĞIT FİLTRE SİSTEMİ (2 adet)
  • TAKIM ÇANTASI
  • 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
  • Alt ve Üst Su Nozulları (0.25mm)
  • 0.25 mm ’lik 5 Kg. PRİNÇ TEL
  • İyon Değişim Reçinesi (10 Litre)
  • SOĞUTMA UNİTESİ (Yalıtkan)
  • PC BAZLI KONTROL SİSTEMİ ve WINDOWS XP-E İşletim Sistemi
  • 64 Bit, Yüksek hızlı (High Speed) CPU
  • 15” Dokunmatik Ekran, Klavye ve Mouse
  • LAN, USB Sürücü, Disket Sürücü, RS232
  • Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
  • UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
  • BAĞLAMA KİTİ
  • ÇALIŞMA LAMBASI
  • KULLANIM KİTAPLARI (MANUELLERİ)
  • KOMPLE KAPALI KASA
  • UZAKTAN KUMANDA PANELİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • NAKLİYE + SİGORTA
  • 1 YIL MEKANİK GARANTİ
  • 2 YIL KONTROL SİSTEMİ GARANTİSİ
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • İHTİYAÇ HALİNDE EK EĞİTİM (KONAKLAMA ALICIYA AİT)
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
[tabby title=”Opsiyonlar”]

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
AWT – Otomatik Tel Takma Özelliği
HP AVR – Yüksek Güçlü Otomatik Voltaj Regülatörü 15 kVA
(Trafo ile entegre)
Süper yüzey kalitesi Devre TEKNOLOJİSİ – Daha iyi yüzey kalitesi için

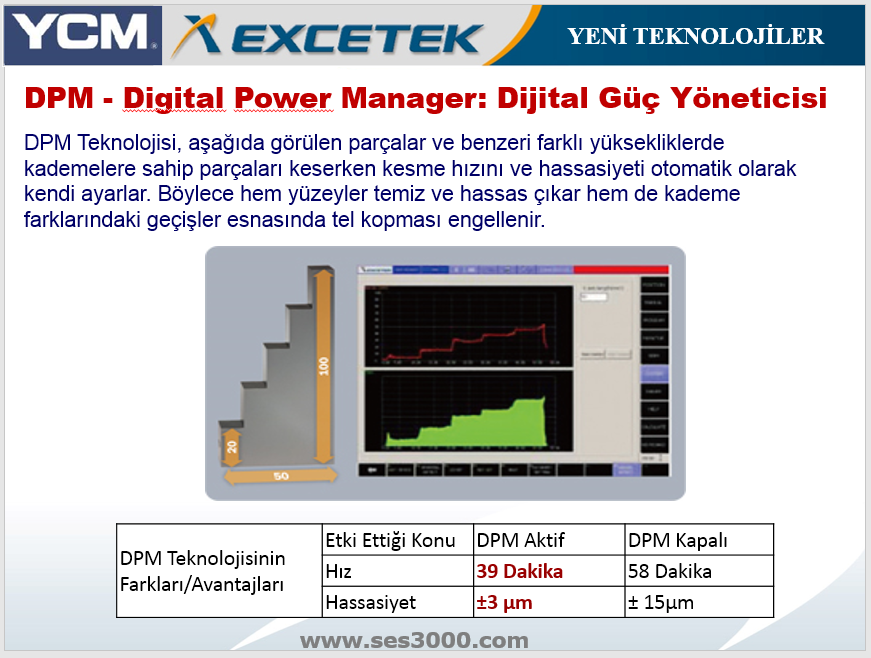

DPM (Digital Power Manager)
Heidenhain (ALMAN MALI) or Mitsutoyo (JAPON) Optik Cetvel (X/Y Eksenleri)
Z Eksen Hareketi 500 mm için fiyat farkı
Alt ve Üst Tel gaydı (Ø 0.15 mm, Ø 0.20 mm, Ø 0.25 mm, Ø 0.30 mm)
Alt ve Üst Su nozulu
Filtre
Tel Makarası (0.25mm), 5 kgs/makara
Ön kapının 2 kademeli olması
SMS – Telefona mesaj gönderme özelliği
YCM SolidCNC Wire – Tel Erozyon CAD/CAM Sistemi
MasterCAM Wire – 5 Eksen Tel Erozyon CAD/CAM Sistemi

(USD 5,600 yerine Makine ile birlikte olan Özel fiyat)

[tabby title=”Teknik Özellikler”]

YCM – V12100 TEKNİK ÖZELLİKLERİ

MODEL : V12100 (HAVUZLU)
MAKİNA ÖZELLİKLERİ :
Maksimum İş Parçası Boyutları 1200 x 1000 x 1000 mm
Maks. İş Parçası Ağırlığı 1,650 kg.
X Ekseni 1200 mm
Y Ekseni 1000 mm
Z Ekseni (Ops.) 1000 mm
U Ekseni (Ops.) 260 mm
V Ekseni (Ops.) 260 mm
Sürücü Sistemi AC Servo Motor
Tel Çapı Ø 0.2 ~ Ø 0.33 mm
Maksimum Kesme Açısı ± 30° / 100 mm
CNC Kontrol Sistemi PC BAZLI, Windows XP-E
Kesim Güç Ünitesi :
Güç Ünitesi AC /DC MOSFET
 Yüzey Kalitesi 0.3 ~ 0.4 µm
 Akıllı Ateşlemeli – Güç Ünitesi Ultra-İnce, Katı plaka
 Maks. Kesme Hızı 250 mm² / Ø 0.25 mm tel ile ve

Düz doğrusal kesimlerde

 Gerekli Elektrik Sistemi 3 Faz, 220V / 380V, %10 25A, 18 KVA
CNC Ünite :
Kontrol Sistemi Pentium 2 IPC Endüstriyel Bilgisayar
 Hafıza Sistemi 64 MB DOM
 Ekran Sistemi 15” TFT Tipi Dokunmatik Ekran
 Bilgi Girişleri USB Sürücü, Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur
 Servis Kontrolü Komple kapalı devre servis kontrol sistemi
 Değer Giriş Hassasiyeti 0.0001
 Maks. Giriş Değeri ± 9999.9999
 Interpolasyon Fonksiyonu Doğrusal (Linear) / Dairesel (Circular)
 Pozisyonlama Komut Biçimi Eklemeli (Incremental) / Mutlak (Absolute)
 Şablon Döndürme 0 ~ 360°
YCM V12100 TEKNİK ÖZELLİKLERİ

Filtreleme Sistemi :

Filtre (Tank) Kapasitesi 4,700 Litre
 Filtre Malzemesi Kağıt Filtre
Reçine Kapasitesi 10 Litre
 Su İletkenlik Kontrolü Otomatik
 Su Isı Kontrolü Otomatik
HASSASİYET :
Konumlama 0.004 mm
 Yüzey Kalitesi 0.2 µm Ra ‘nın altında
GENEL ÖZELLİKLER :
Hava Basıncı 6 Bar, 5m3 / saat
Güç Sarfiyatı 15 kVA
Makine Ağırlığı 12.950 Kg
Kapladığı Alan (mm) 5010 x 4285 x 3890 mm
  • JENERATÖR MAKİNA ÜZERİNDE ETEGRE EDİLMİŞTİR, YERDEN TASARRUF SAĞLAR
  • SOĞTUCU MAKİNA ÜZERİNDEDİR, YERDEN TASARRUF SAĞLAR
  • HAVUZLU SİSTEM OLMASINA RAĞMEN TANKI 2 KAPILIDIR, TANK DOLUYKEN BİLE ÜST KAPI AÇILIP OPERASYONEL İŞLEMLERİ KOLAY YAPMANIZI SAĞLAR
  • GENİŞ YAPILI, RİJİT ve HASSAS KESİM İÇİN

TASARLANMIŞ GÖVDE

  • ISO9001
  • CE DONANIMI ve KORUMALAR
  • Ses3000 SERVİS GÜVENCESİ
