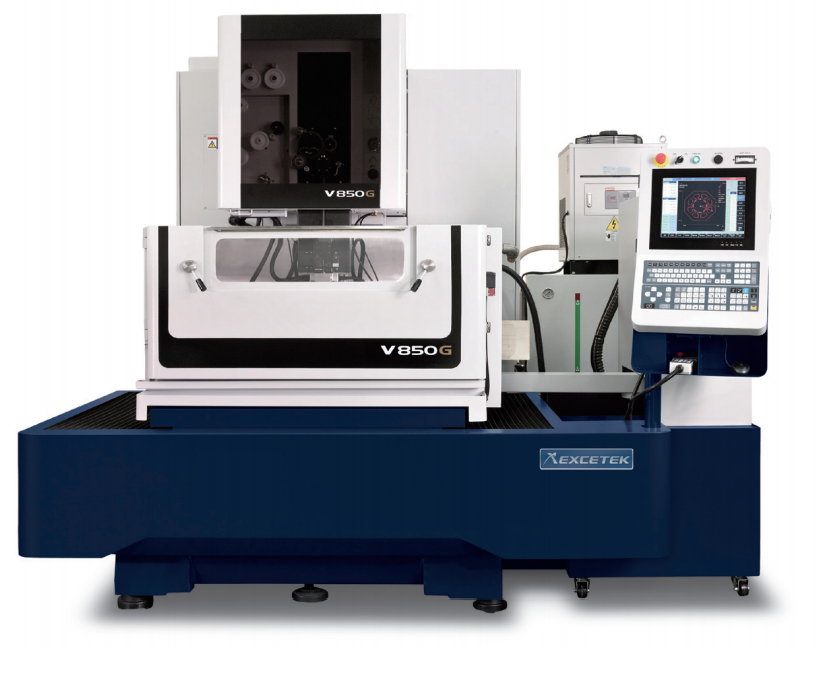

V850G-Plus CNC Tel Erezyon Tezgahı

Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI

HAVUZLU TİP ve OTOMATİK TEL TAKMALI EXCETEK V850G PLUS YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC TEL EREZYON TEZGAHI

[tabby title=”Aksesuarları”]
Özellikleri : V850G PLUS
Maksimum Parça Boyutları (mm) : 1100 x 850 x 345
X Hareketi (mm) : 800
Y Hareketi (mm) : 500
Z Hareketi (mm) : 350 mm
Tabla Yükü : 1.100 Kg.
Makinenin Ağırlığı : –

YCM EXCETEK V850G PLUS (Havuzlu)

CNC TEL EREZYON Tezgahı

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X1100 mm, Y850 mm, Z345 mm
  • Maksimum İş parçası boyutları : 800 x 500 x 350 mm
  • TABLA YÜKÜ : 1100 Kg.
  • 5-EKSENDE DİREKT BAĞLI AC SERVO MOTOR
  • Tel Çapı : ø 0.15 ~ ø 0.3 mm
  • HAVUZLU SİSTEM
  • AKILLI ve KOLAY KULLNIM ÖZELLİĞİ
  • Bir çok kesme teknolojilerine sahip
  • Kolay kullanıma sahip arayüz
  • Uzaktan izleme ve takip özelliği
  • Pratik kullanım sağlayan diyalog yöntemi ile kullanılan özellikler

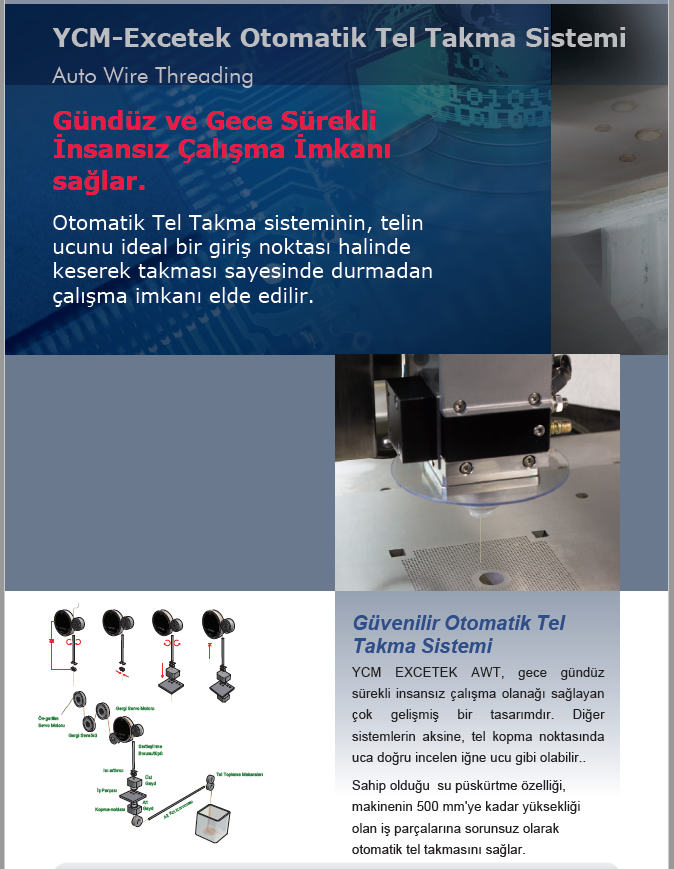

  • AWT – YÜKSEK HIZLI GÜVENİLİR Otomatik Tel Takma Özelliği (Opsiyon)
  • Yüksek hızlı güvenilir AWT
  • Kanala Tel Takma Özelliği
  • Su altında tel takma özelliği
  • Çok gözlü veya progresiv kalıpların işlenmesinde personel ve işletme maliyetlerin azaltır
  • PLUS Modellerinde GELİŞTİRİLMİŞ KESME PERFORMANSI (PLUS Serilerinde Standart)

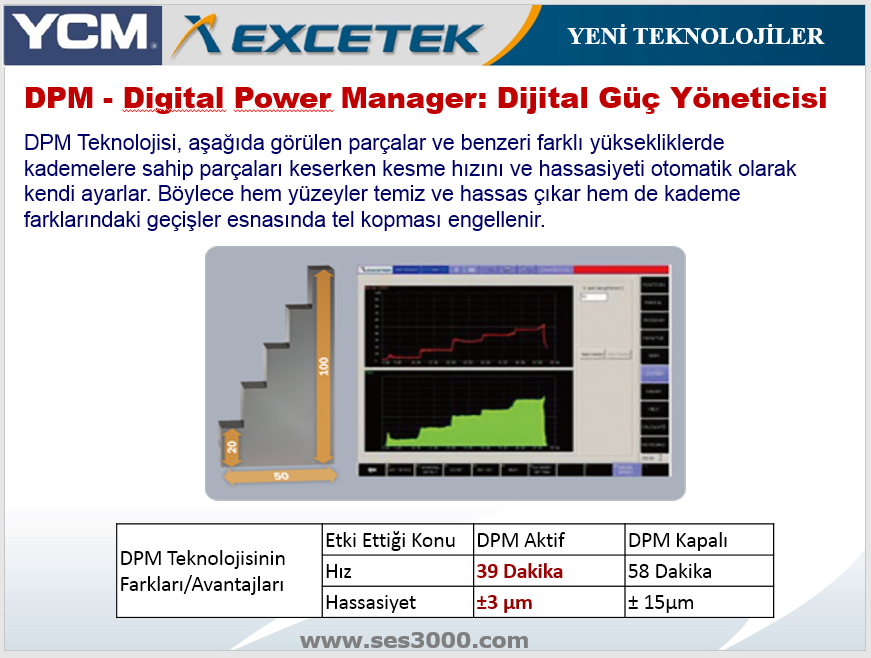

  • DPM – Dijital Güç Yöneticisi Modülü ile farklı yüksekliklerdeki kademeli parçaları keserken hızı, ilerlemeyi ve hassasiyeti makine kendisi ayarlar. (Opsiyon)
  • Kesme esnasında elektrik akımını deşarj etmeyi sabitleyici
  • HP AVR Yüksek Güçlü Otomatik Voltaj Regülatörü (15 kVA)–Yüzey kalitesini iyileştirir (Ra 0.35 µm)
  • Yeni köşeleri kontrol ederek kesme stratejisi
  • Manuel yarıçap işleme özelliği

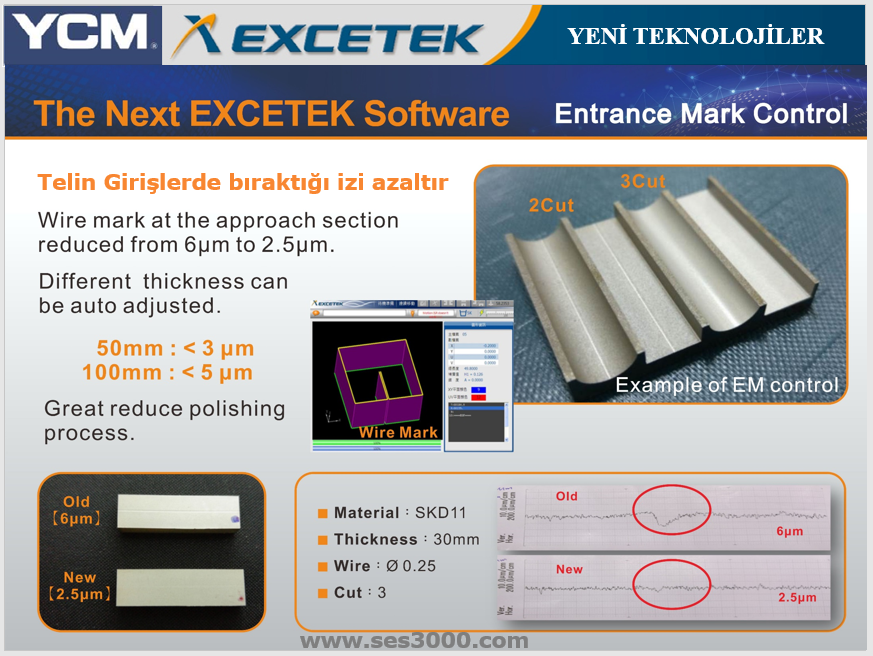

  • Telin parçaya giriş çıkışlarında bıraktığı izi azaltan özeliğe sahiptir (6 µm’den 2.5 µm’ye düşer)
  • Yeni mikron mertebesinde kesme devresi
  • PLUS Modellerinde Güç Tasarrufu Sağlama ve Düşük Maliyetli Çalıma İmkanı
  • AKILLI Güç Yönetimi
  • Tel tüketimi daha azdır
  • Bakımı kolay ve servis maliyetleri düşüktür
  • Heidenhain Optik Cetvel (X/Y Eksenleri)
  • OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
  • KAĞIT FİLTRE SİSTEMİ (2 adet)
  • TAKIM ÇANTASI
  • 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
  • Alt ve Üst Su Nozulları (0.25mm)
  • 0.25 mm ’lik 5 Kg. PRİNÇ TEL
  • İyon Değişim Reçinesi (10 Litre)
  • SOĞUTMA UNİTESİ (Yalıtkan)
  • PC BAZLI KONTROL SİSTEMİ ve WINDOWS XP-E İşletim Sistemi
  • 64 Bit, Yüksek hızlı (High Speed) CPU
  • 15” Dokunmatik Ekran, Klavye ve Mouse
  • LAN, USB Sürücü, Disket Sürücü, RS232
  • Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
  • UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
  • BAĞLAMA KİTİ
  • ÇALIŞMA LAMBASI
  • KULLANIM KİTAPLARI (MANUELLERİ)
  • KOMPLE KAPALI KASA
  • UZAKTAN KUMANDA PANELİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • NAKLİYE + SİGORTA
  • 1 YIL MEKANİK GARANTİ
  • 2 YIL KONTROL SİSTEMİ GARANTİSİ
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
[tabby title=”Opsiyonlar”]

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
AWT – Otomatik Tel Takma Özelliği
HP AVR – Yüksek Güçlü Otomatik Voltaj Regülatörü 15 kVA
(Trafo ile entegre)

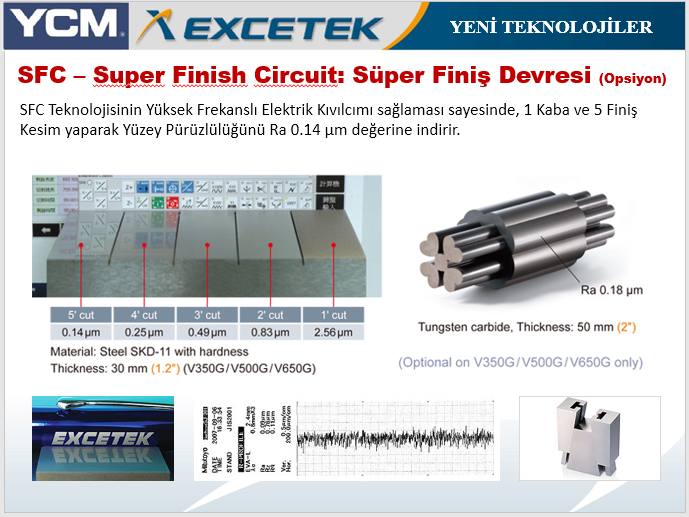

Süper yüzey kalitesi Devre TEKNOLOJİSİ – Daha iyi yüzey kalitesi için
DPM (Digital Power Manager)
Heidenhain (ALMAN MALI) Optik Cetvel (X/Y Eksenleri)
Z Eksen Hareketi 410 mm
Z Eksen Hareketi 500 mm
Alt ve Üst Tel gaydı (Ø 0.15 mm, Ø 0.20 mm, Ø 0.25 mm, Ø 0.30 mm)
Alt ve Üst Su nozulu
Filtre
Tel Makarası (0.25mm), 5 kgs/makara
Ön kapının 2 kademeli olması
SMS – Telefona mesaj gönderme özelliği
YCM SolidCNC Wire – Tel Erozyon CAD/CAM Sistemi
MasterCAM Wire – 5 Eksen Tel Erozyon CAD/CAM Sistemi

(USD 5,600 yerine Makine ile birlikte olan Özel fiyat)

[tabby title=”Teknik Özellikler”]

YCM – V850G PLUS TEKNİK ÖZELLİKLERİ

MODEL : V850G PLUS (HAVUZLU)
MAKİNA ÖZELLİKLERİ :
Maksimum İş Parçası Boyutları 1100 x 850 x 345 mm
Maks. İş Parçası Ağırlığı 1100 kg.
X Ekseni 800 mm
Y Ekseni 500 mm
Z Ekseni 350 mm
U Ekseni 160 mm
V Ekseni 160 mm
Sürücü Sistemi AC Servo Motor
Tel Çapı Ø 0.15 ~ Ø 0.3
Maksimum Kesme Açısı –
CNC Kontrol Sistemi PC BAZLI, Windows XP-E
Kesim Güç Ünitesi :
Güç Ünitesi AC /DC MOSFET
 Yüzey Kalitesi 0.3 ~ 0.4 µm
 Akıllı Ateşlemeli – Güç Ünitesi Ultra-İnce, Katı plaka
 Maks. Kesme Hızı 250 mm² / Ø 0.25 mm tel ile ve

Düz doğrusal kesimlerde

 Gerekli Elektrik Sistemi 3 Faz, 220V / 380V, %10 25A, 18 KVA
CNC Ünite :
Kontrol Sistemi Pentium 2 IPC Endüstriyel Bilgisayar
 Hafıza Sistemi 64 MB DOM
 Ekran Sistemi 15” TFT Tipi Dokunmatik Ekran
 Bilgi Girişleri USB Sürücü, Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur
 Servis Kontrolü Komple kapalı devre servis kontrol sistemi
 Değer Giriş Hassasiyeti 0.0001
 Maks. Giriş Değeri ± 9999.9999
 Interpolasyon Fonksiyonu Doğrusal (Linear) / Dairesel (Circular)
 Pozisyonlama Komut Biçimi Eklemeli (Incremental) / Mutlak (Absolute)
 Şablon Döndürme 0 ~ 360°
YCM V850G PLUS TEKNİK ÖZELLİKLERİ

Filtreleme Sistemi :

Filtre (Tank) Kapasitesi 1050 Litre
 Filtre Malzemesi Kağıt Filtre
Reçine Kapasitesi 10 Litre
 Su İletkenlik Kontrolü Otomatik
 Su Isı Kontrolü Otomatik
HASSASİYET :
Konumlama 0.004 mm
 Yüzey Kalitesi 0.2 µm Ra ‘nın altında
GENEL ÖZELLİKLER :
Hava Basıncı 6 Bar, 5m3 / saat
Güç Sarfiyatı 15 kVA
Makine Ağırlığı –
Kapladığı Alan (mm) 2840 x 2900 x 2290
  • JENERATÖR MAKİNA ÜZERİNDE ETEGRE EDİLMİŞTİR, YERDEN TASARRUF SAĞLAR
  • SOĞTUCU MAKİNA ÜZERİNDEDİR, YERDEN TASARRUF SAĞLAR
  • HAVUZLU SİSTEM OLMASINA RAĞMEN TANKI 2 KAPILIDIR, TANK DOLUYKEN BİLE ÜST KAPI AÇILIP OPERASYONEL İŞLEMLERİ KOLAY YAPMANIZI SAĞLAR

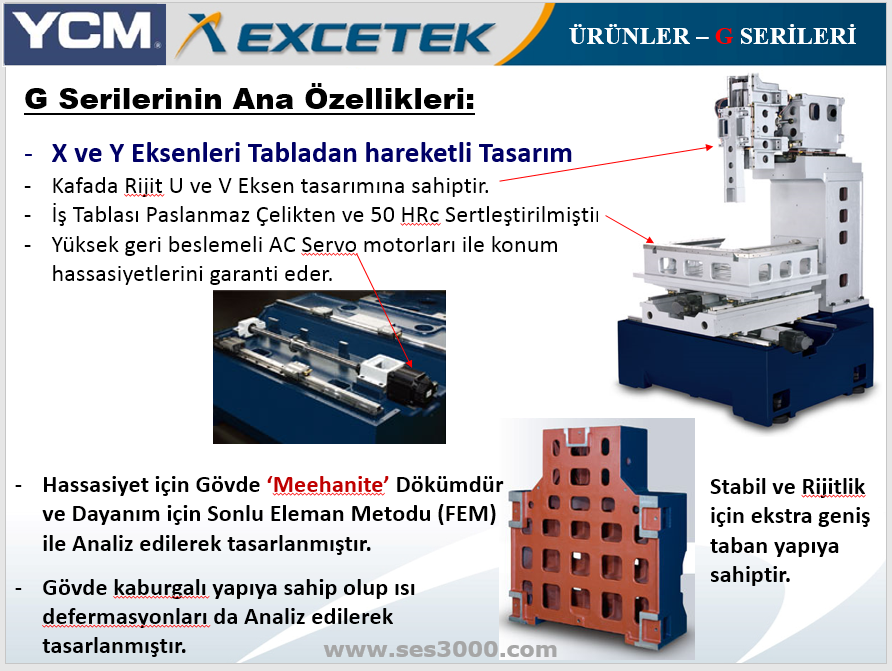

  • GENİŞ YAPILI, RİJİT ve HASSAS KESİM İÇİN

TASARLANMIŞ GÖVDE

  • ISO9001
  • CE DONANIMI ve KORUMALAR
  • Ses3000 SERVİS GÜVENCESİ
