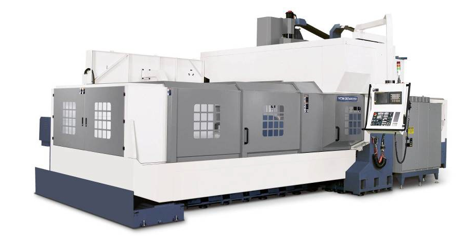

YCM DCV4025 Serisi Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM DCV Çift Kolonlu ve Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM DCV CNC İşleme Merkezi
YCM DCV4025B

[/one-fifth] [tabby title=”Aksesuarları”]

Özellikleri :	NFP500A-5AX
Tabla Boyutları (mm):	Ø 500
X Hareketi:	700 mm
Y Hareketi:	1000 mm
Z Hareketi:	500 mm
İş Mili Tipi ve Devri :	HSK A63 – 24,000 d/dak.
Boştaki Hızları (m/dak.):	X/Y/Z: 50/50/50
Takım Magazini :	24T ATC
Tabla Yükü :	350 Kg.
Makinenin Ağırlığı :	16.500 Kg.

YCM – DCV4025B (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

• BT50 tip İŞ MİLİ – 4.500 dev/dak. (Opsiyon: 6.000 veya 10.000 Dev/dak.) (30 HP)
• İŞ MİLİNİ ve ŞANZUMANI SOĞUTMA SİSTEMİ (Klima ve Yağ ile)
• İŞ MİLİNDE YÜKSEK TORK için GEARBOX (ŞANZUMAN)
• Yüksek Tork : 88.87 kgf-m
• İŞ MİLİ HAVA PERDESİ (SU BUHARI VE TOZ KAÇMASINI ÖNLER)
• 40T (60T, 120T) MAGAZİN (KOLLU TİP)
• Takım bırakma sistemi (Unclamping) için pedal
• HIZLI (Boşta) İLERLEME HIZI (X,Y,Z) : 12 / 15 /15 m/dak
• X EKSENİ HAREKETİ ŞANZUMAN İLE
• Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
• KESME HIZI : 10.000 mm/dak.
• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
• X Ekseninde ağır yüklere göre tasarlanmış IKO roller RULMANLI KIZAKLAR
• Y Ekseninde 3 adet IKO roller açılı ayarlanmış Rulmanlı kızaklar
• Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
• TABLA İÇİN 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
• Hidrolik karşı ağırlık dengeleyicisi
• KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
• AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA

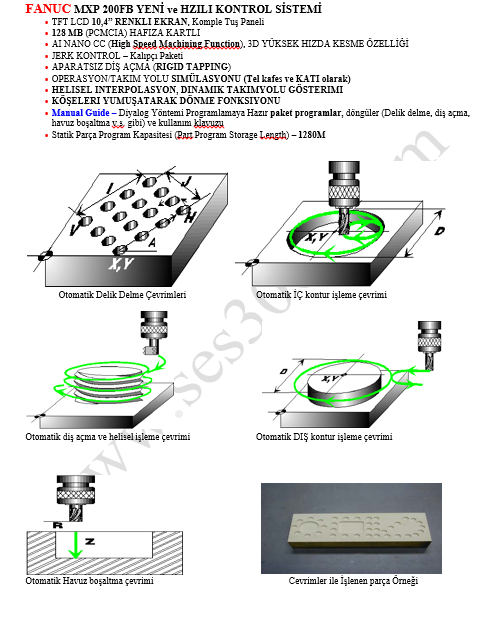

• FANUC MXP 200FB YENİ ve HIZLI KONTROL SİSTEMİ
• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 128 MB (PCMCIA) HAFIZA KARTLI

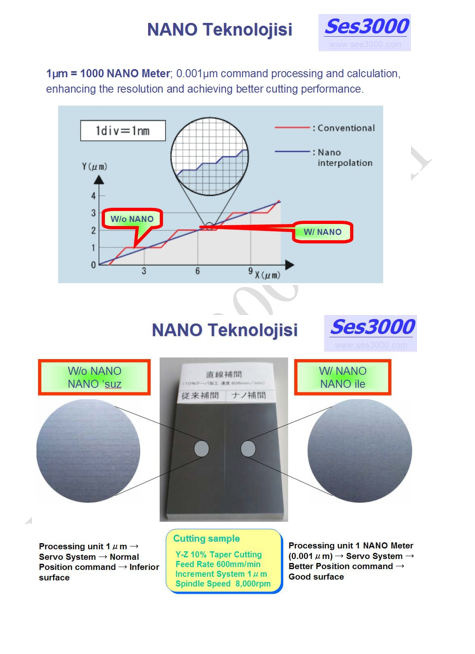

• AI NANO CC (HIGH SPEED MACHINING) 3D YÜKSEK HIZDA KESME ÖZELLİĞİ

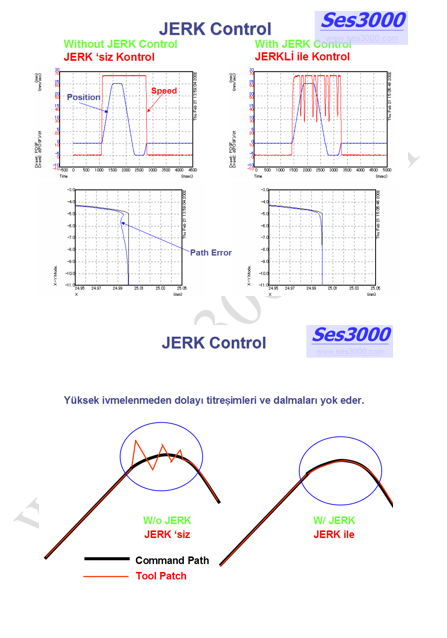

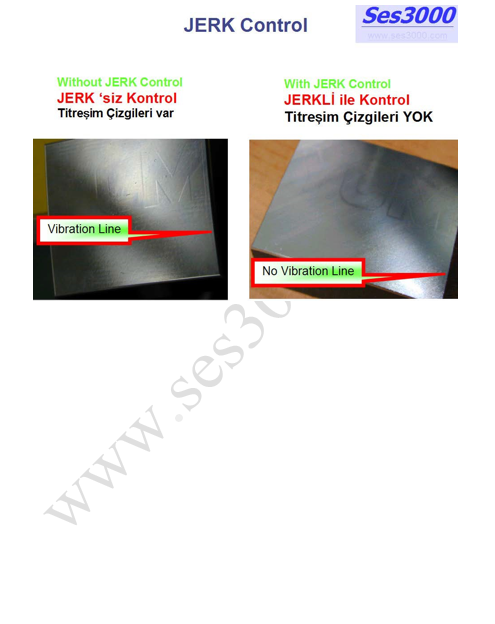

• JERK KONTROL – KALIPÇI PAKETİ
• APARATSIZ KILAVUZ ÇEKME (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON
• Manual Guide – Yönlendirmeli program hazırlama ve paket programlar
• Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
• Pistonlu Tip Otomatik Merkezi Yağlama Sistemi
• ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
• KAPALI KASA
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
• MPG (MANUAL EL TEKERİ)
• VİDALI TİP TALAŞ KONVEYÖRÜ
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Kızak yağı ile kesme sıvısını otomatik ayrıştırma sistemi
• Takım Çantası, Çalışma Lambası, İş bitimi uyarı lambası
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL

[tabby title=”Opsiyonlar”]

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları

Elektrik kabinini klima ile soğutma

Temele Bağlantı Saplamaları ve Cıvataları

Kapı Emniyetleri (CE Standartlarına uyumlu)

CE Uyumu Sertifikası

Transformatör (400V/3Ph/50Hz)

Komple Ahşap Ambalaj ve Paketleme

4500 d/dak. (YCM made gear box)

BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı

Kolonu Uzatma 250 mm

Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma

Açılı KAFA (90˚) / 2000 d/dak

Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma

Uzatılmış KAFA / 2000 d/dak + 250mm Kolonu Uzatma

Manuel Açılı KAFA 1500 d/dak + 250mm Kolonu Uzatma

Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Manuel-Elle takılır

İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)

32T ATC Magazin yerine 40T ATC Magazin

40T ATC Magazin yerine 60T ATC Magazin

40T ATC Magazin yerine 120T ATC Magazin

HEIDENHAIN Optik Cetveller (X/Y/Z)

Vidalı tip Talaş Konveyörü

Zincir Tipi Talaş Konveyörü

Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin

Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof)

Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)

4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)

Yüksek Basınçlı Su Pompası (3 bar)

İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları

Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)

1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi

JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.

FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)

İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)

Takım aşınması ve ömrü yönetimi

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

HEIDENHAIN iTNC530 KONTROL Sistemi 15.1” Renkli TFT Düz Panel Ekran; Ful Tuş Paneli, Mouse pad fonksiyonu Optimal hareket kontrolü – JERK KONTROL – KALIPÇI PAKETİ Mutlak hassas enkoder (1 milyon pulse çözünürlüklü) AC dijital iş mili ve servo sürücüleri Manual Guide – Yönlendirmeli program hazırlama ve paket programlar Takım yolu ve operasyonun simulasyonu – Tel kafes ve KATI (Solid) 26 GB Hard disk kapasitesi 256 Blok okuma, 0.5 ms blok işleme hızı DNC (RS232C, RS424 ve 100Mbps Ethernet bağlantısı) Matematik fonksiyonlar ve döngü hesaplamaları içerisinde Grafik destekli çoklu sabit döngülerle programlama Optimizasyon yapılmış hızlı grafik Helisel Interpolasyon

[tabby title=”Teknik Özellikler”]

YCM – DCV4025B TEKNİK ÖZELLİKLERİ

[tabby title=”Broşür”]



[tabby title=”Videolar”] [tabby title=”Teklif”]

YCM DCV Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…
